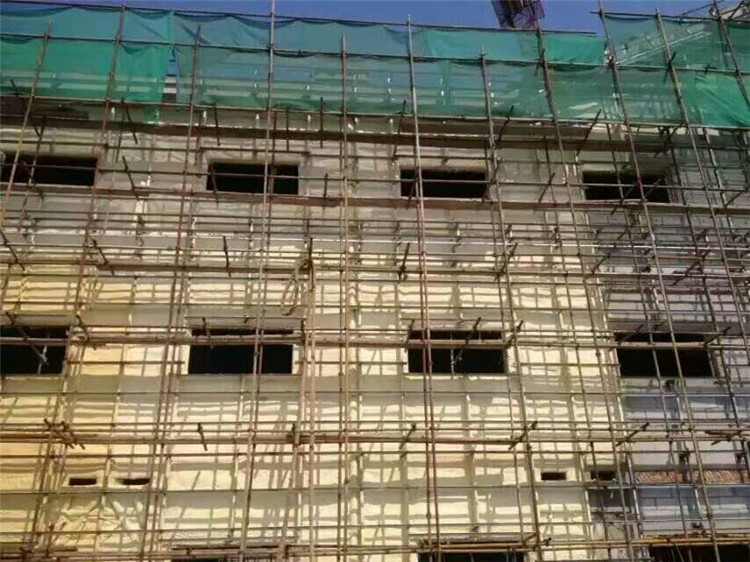

噴涂保溫系統(tǒng)與傳統(tǒng)的保溫材料性能比較，具有以下優(yōu)勢：

一、外墻不開裂，不脫落。

(一)墻體開裂脫落的原因分析：

1、保溫材料自身變形應(yīng)力釋放引起外面的飾面層開裂。

2、雨水、雪水進(jìn)入保溫層與墻體之間的空腔，經(jīng)過凍融造成變形引起飾面層變形、開裂直至脫落。

3、抗裂層本身材料養(yǎng)護(hù)不足等造成開裂。

4、材料自身過軟(容重低)容易開裂。

(二)聚氨酯與傳統(tǒng)材料(擠塑板，聚苯板)之間性能比較：

聚氨酯陳化期(噴涂完成至應(yīng)力完全釋放，不再變形的時(shí)間)為24小時(shí)。

擠塑板陳化期為48天。

聚苯板陳化期為24天。

通過材料性能分析：聚氨酯陳化期時(shí)間最短，噴涂完成一天后即可進(jìn)行抹面施工，符合現(xiàn)場條件。而擠塑板，聚苯板生產(chǎn)完成后不可能存放24~48天后粘結(jié)到墻體，工期不允許陳化期結(jié)束再進(jìn)行后續(xù)施工，所以抹面后由于聚苯板·擠塑板自身材料變形引起飾面開裂。

(三)現(xiàn)場噴涂聚氨酯為滿噴，無拼縫、無裂縫滲水，材料與墻體結(jié)合為一個(gè)整體沒有空腔，聚氨酯本身也具有防水功能外面雨雪水無法進(jìn)入所以不會(huì)產(chǎn)生凍融，空鼓。擠塑板、聚苯板采用40%點(diǎn)粘且有拼縫，有空腔，拼縫處滲水后，經(jīng)過凍融，容易形成空鼓、脫落，裂縫滲水。

(四)聚氨酯容重為35左右，而擠塑板為25，聚苯板為20，材料自身容重過低也導(dǎo)致飾面層開裂、面磚脫落、涂料開裂。

二、粘結(jié)強(qiáng)度高。

現(xiàn)場噴涂的聚氨酯是100%粘結(jié)，擠塑板、聚苯板是40%點(diǎn)粘，所以理論上現(xiàn)場噴涂的聚氨酯的粘結(jié)強(qiáng)度是擠塑板、聚苯板粘結(jié)強(qiáng)度的5倍。這將有效地防止了保溫層的脫落。尤其是瓷磚飾面更應(yīng)著重考慮粘結(jié)強(qiáng)度高的材料。

三、抗裂效果好。

①現(xiàn)場噴涂聚氨酯保溫系統(tǒng)采用纖維增強(qiáng)防水膠漿，防開裂。系統(tǒng)中的纖維增強(qiáng)防水膠漿是由高強(qiáng)化學(xué)纖維、有機(jī)高分子聚合物和硅酸鹽材料等組成，具有很好的抗裂性能。而傳統(tǒng)材料采用的多為剛性砂漿，易導(dǎo)致抹面及涂料面開裂。②現(xiàn)場噴涂聚氨酯基層變形適應(yīng)性強(qiáng)，能夠及時(shí)傳遞和釋放變形應(yīng)力，不脫落、不開裂;

四、防火性能強(qiáng)。聚氨酯具有自熄性和燃燒后炭化的兩大優(yōu)勢性能。

聚氨酯的氧指數(shù)為26%，防火等級(jí)為B2級(jí)，達(dá)到了國家外墻防火等級(jí)的要求。聚氨酯燃燒后炭化，可阻止火焰蔓延;其它的熱塑性材料則不同，它們遇高溫后會(huì)熔化、滴落，故聚氨酯與其它材料相比更耐燃。另外，使用EPS/XPS的保溫工程一旦失火，會(huì)產(chǎn)生迅速蔓延的火勢和持續(xù)的高溫燃燒，而且EPS/XPS在高溫時(shí)會(huì)釋放出有害的氣體，這將對(duì)建筑物及建筑物內(nèi)的生命財(cái)產(chǎn)帶來毀滅性的打擊。

五、節(jié)點(diǎn)處理容易。

硬質(zhì)聚氨酯泡沫在節(jié)點(diǎn)的施工上可以直接噴涂，例如：陰陽角、窗臺(tái)、女兒墻，而傳統(tǒng)保溫材料的施工需要現(xiàn)場測量切割，耗工費(fèi)時(shí)，接縫很難拼接嚴(yán)密，容易滲水。

六、無冷熱橋現(xiàn)象。

傳統(tǒng)材料由于不是現(xiàn)場噴涂，容易產(chǎn)生裂縫，從而導(dǎo)致出現(xiàn)冷熱橋現(xiàn)象，降低保溫效果。

七、載重輕熱穩(wěn)定性能好，保溫效果好。

聚氨酯導(dǎo)熱系數(shù)為≤0.024W/(m·K)，聚苯板導(dǎo)熱系數(shù)為≤0.042W/(m·K)，擠塑板導(dǎo)熱系數(shù)為≤0.035W/(m·K);這就意味著要達(dá)到相同的保溫絕熱效果，后者要比前者厚1.5~2倍。所以使用聚氨酯保溫系統(tǒng)的墻體承載力更輕，更安全。

八、防水性能好。

聚氨酯為整體性噴涂，無空腔、無接縫，本身閉孔率達(dá)95%以上，是優(yōu)良的防水材料，具有其它保溫材料不可比擬的防水優(yōu)勢。擠塑板與聚氨酯同為閉孔性材料，但擠塑板采用現(xiàn)場拼的方法施工，施工后有拼縫，若拼縫處理不好的話，水分易從縫隙流入，使強(qiáng)度下降，從而破壞整個(gè)系統(tǒng)。

九、現(xiàn)場噴涂聚氨酯有很好的憎水性。

透氣性強(qiáng)，能有效避免水蒸氣遷移過程中出現(xiàn)墻體內(nèi)部的結(jié)露現(xiàn)象，普通保溫材料不存在憎水性。

十、施工速度快。

采用先進(jìn)的美國固瑞克噴涂設(shè)備，每個(gè)班組每天可噴涂硬質(zhì)聚氨酯泡沫300㎡以上。

中山深圳惠州茂名聚氨酯發(fā)泡保溫材料 聚氨酯外墻噴涂保溫 聚氨酯冷庫保溫 聚氨酯噴涂施工
