由異氰酸酯及組合多元醇（組合聚醚或聚酯）及發(fā)泡劑等添加劑，經(jīng)過反應(yīng)形成的具有高閉孔率的硬質(zhì)泡沫。

2.什么是噴涂硬泡聚氨酯?

　　噴涂硬泡聚氨酯是以異氰酸酯(MDI，俗稱黑料)和混合發(fā)泡劑、催化劑、改性劑、阻燃劑、抗老化劑等多種助劑的多元醇(俗稱白料)，通過專門設(shè)備按照特定比例均勻混合、高壓噴涂、現(xiàn)場(chǎng)無氟發(fā)泡形成的高分子聚合物新型防水保溫材料。他擁有連續(xù)致密的表層及閉孔率高達(dá)95%以上的互聯(lián)壁高強(qiáng)度蜂窩結(jié)構(gòu)，是防水、保溫、隔熱、隔氣、防腐等多種功能于一體的新型節(jié)能材料。硬泡聚氨酯在歐美發(fā)達(dá)國家已經(jīng)使用了30多年，應(yīng)用相當(dāng)普及。

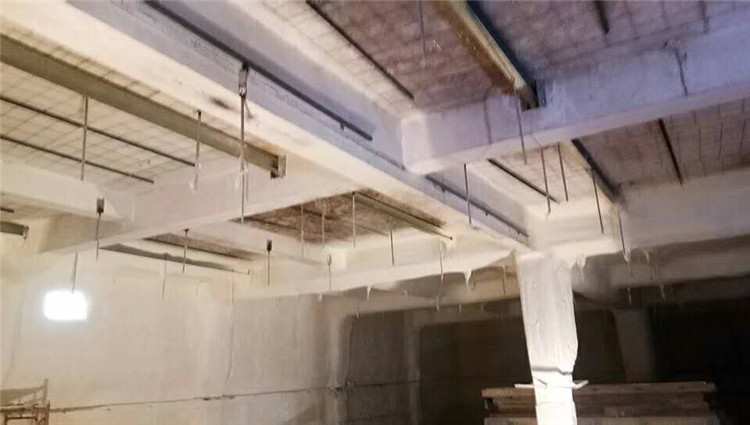

3.為什么選用噴涂硬泡聚氨酯做冷庫圍護(hù)結(jié)構(gòu)的保溫材料?

　　a. 導(dǎo)熱系數(shù)低，使用厚度薄，節(jié)約空間

　　b. 無縫接合，不會(huì)產(chǎn)生漏冷現(xiàn)象，使用成本低

　　c. 維修方便。巴斯夫低溫料配方，可以在冷庫運(yùn)行情況下進(jìn)行維修施工，不影響正常使用，避免開關(guān)冷庫消耗能源

　　d. 防酶，防潮

4.噴涂聚氨酯工藝術(shù)語解釋

①基層

建筑物中外保溫系統(tǒng)所依附的構(gòu)造層。

②界面層

用以改善基層或保溫層表面粘結(jié)性能的材料所形成的構(gòu)造層。

③保溫層

由保溫材料組成，在外保溫系統(tǒng)中起保溫作用的構(gòu)造層。

④防護(hù)層

抹或貼在保溫層上，一般中間夾有增強(qiáng)網(wǎng)，保護(hù)保溫層，并起防裂、防水和抗沖擊作用、在干掛裝飾板系統(tǒng)中起防火作用的構(gòu)造層。

⑤膠粘劑

用于保溫板與基層之間的粘結(jié)材料。

⑥界面處理劑

由水泥、高分子材料等組成或由各種高分子材料組成的，用以改善保溫層表面粘結(jié)性能的砂漿或乳液。

⑦抹面膠漿

具有一定變形能力和良好粘結(jié)性能，涂抹于保溫層表面起防護(hù)作用的粘接材料。

⑧玻纖網(wǎng)格布

以玻璃纖維織成的網(wǎng)格布為基布，表面涂覆高分子耐堿涂層制成的網(wǎng)格布，在保溫系統(tǒng)中起增強(qiáng)作用。

⑨龍骨

以適當(dāng)?shù)姆绞?、足夠的?qiáng)度固定于建筑外墻的承重部位，用于掛附保溫復(fù)合板或裝飾板材的骨架。

⑩掛件

將保溫板或裝飾板材以足夠的強(qiáng)度固定于龍骨上的機(jī)械固定件。

5.噴涂硬泡聚氨酯的使用壽命是多少?

　　聚氨酯噴涂硬泡優(yōu)異的化學(xué)兼容性，尺寸穩(wěn)定性，高閉孔率，低吸水率等決定了其較長(zhǎng)的使用壽命。

　　硬泡聚氨酯是由多元醇和異氰酸酯兩組分混合反應(yīng)生成的結(jié)構(gòu)穩(wěn)定，閉孔率高的塑料泡沫。硬泡聚氨酯，性質(zhì)穩(wěn)定，和絕大部分化學(xué)材料兼容，耐化學(xué)腐蝕。

　　硬泡聚氨酯尺寸穩(wěn)定性好，可以長(zhǎng)期在-200℃(液化天然氣儲(chǔ)罐和管道)至130℃(高壓蒸汽熱力管道)溫度下使用，尺寸改變?cè)?%以下。

　　硬泡聚氨酯具有較高的抗壓強(qiáng)度，不易產(chǎn)生受外力破壞導(dǎo)致的聚氨酯保溫層穿孔、變薄等問題。

　　聚氨酯本身導(dǎo)熱系數(shù)穩(wěn)定，隨使用時(shí)間的增加，其導(dǎo)熱系數(shù)值改變很小，穩(wěn)定在0.024 W/(m?K)左右，系統(tǒng)保溫性能不受明顯影響。

6.如何選擇優(yōu)質(zhì)的噴涂硬泡聚氨酯?

　　從原料，成品兩方面綜合衡量。黑料和白料的質(zhì)量直接決定著成品質(zhì)量，而技術(shù)和生產(chǎn)實(shí)力決定著廠家是否能提供優(yōu)質(zhì)可靠的原料產(chǎn)品。知名企業(yè)不會(huì)采用回收料作為原料生產(chǎn)白料，保證成品質(zhì)量。同時(shí)，技術(shù)先進(jìn)，研發(fā)實(shí)力雄厚的廠家可以研發(fā)生產(chǎn)低導(dǎo)熱系數(shù)，低閉孔率的噴涂硬泡聚氨酯，成品各方面性能指標(biāo)都滿足并優(yōu)于國家規(guī)范要求。

7.為什么市場(chǎng)上有的噴涂硬泡聚氨酯價(jià)格特別低?

　　價(jià)格低的噴涂硬泡聚氨酯有兩種情況：一種情況是黑料MDI中混入了TDI副產(chǎn)品。TDI和MDI異氰酸酯系列產(chǎn)品，TDI多用來制造軟泡聚氨酯。生產(chǎn)TDI時(shí)會(huì)產(chǎn)生一種殘?jiān)鼱罡碑a(chǎn)品，此副產(chǎn)品若不使用則需焚燒銷毀，因此價(jià)格極低。在黑料MDI中混入此副產(chǎn)品可大大降低原料成本，但是噴涂硬泡聚氨酯成品則顏色變?yōu)榘迭S色，泡沫變酥脆，導(dǎo)熱系數(shù)大幅增加，易吸濕。

　　另一種情況是白料中大量使用回收料?；蛘呤腔厥者^期白料再加工，或者是使用回收料為原料生產(chǎn)白料。回收料的使用會(huì)造成成品硬泡聚氨酯密度升高，閉孔率降低，導(dǎo)熱系數(shù)增加，尺寸穩(wěn)定性變差。

8.為什么有些冷庫使用一段時(shí)間后漏冷，制冷機(jī)電費(fèi)增加?

　　冷庫保冷需要考慮兩個(gè)因素，是熱交換和濕交換。如果所用噴涂硬泡聚氨酯尺寸穩(wěn)定性不好以及施工工藝不正確，會(huì)造成冷庫降溫投入使用后噴涂硬泡聚氨酯開裂，形成冷橋漏冷。如果噴涂硬泡聚氨酯閉孔率過低會(huì)造成泡沫開孔吸濕，泡沫吸濕后導(dǎo)熱系數(shù)急速升高，保冷效果大大降低。

9.冷庫使用優(yōu)質(zhì)的噴涂硬泡聚氨酯可以節(jié)約多少電量?

　　以華南地區(qū)為例，按全年室外平均溫度22℃，冷庫溫度為-30℃，制冷設(shè)備的能耗比為2。一個(gè)5,000平方米的冷庫采用導(dǎo)熱系數(shù)為0.022W/(m*K)的噴涂硬泡聚氨酯比采用0.034W/(m*K)的噴涂硬泡聚氨酯每年節(jié)約大約66,900 度電，節(jié)約35%耗電量。用電量的減少對(duì)節(jié)約電費(fèi)以及降低用電高峰期被限電的風(fēng)險(xiǎn)都有積極意義。

10.聚氨酯外墻噴涂較其他工藝的優(yōu)勢(shì)？

　　

聚氨酯外墻現(xiàn)場(chǎng)噴涂保溫系統(tǒng)與傳統(tǒng)的保溫材料性能比較，具有以下優(yōu)勢(shì)：

一、外墻不開裂，不脫落。

（一）墻體開裂脫落的原因分析：

1、保溫材料自身變形應(yīng)力釋放引起外面的飾面層開裂。

2、雨水、雪水進(jìn)入保溫層與墻體之間的空腔，經(jīng)過凍融造成變形引起飾面層變形、開裂直至脫落。

3、抗裂層本身材料養(yǎng)護(hù)不足等造成開裂。

4、材料自身過軟（容重低）容易開裂。

（二）聚氨酯與傳統(tǒng)材料（擠塑板，聚苯板）之間性能比較：

聚氨酯陳化期（噴涂完成至應(yīng)力完全釋放，不再變形的時(shí)間）為24小時(shí)，擠塑板陳化期為48天，聚苯板陳化期為24天。

通過材料性能分析：聚氨酯陳化期時(shí)間最短，噴涂完成一天后即可進(jìn)行抹面施工，符合現(xiàn)場(chǎng)條件。而擠塑板，聚苯板生產(chǎn)完成后不可能存放24~48天后粘結(jié)到墻體，工期不允許陳化期結(jié)束再進(jìn)行后續(xù)施工，所以抹面后由于聚苯板、擠塑板自身材料變形引起飾面開裂。

（三）現(xiàn)場(chǎng)噴涂聚氨酯為滿噴，無拼縫、無裂縫滲水，材料與墻體結(jié)合為一個(gè)整體沒有空腔，聚氨酯本身也具有防水功能外面雨雪水無法進(jìn)入所以不會(huì)產(chǎn)生凍融，空鼓。擠塑板、聚苯板采用40%點(diǎn)粘且有拼縫，有空腔，拼縫處滲水后，經(jīng)過凍融，容易形成空鼓、脫落，裂縫滲水。

（四）聚氨酯容重為35左右，而擠塑板為25，聚苯板為20，材料自身容重過低也導(dǎo)致飾面層開裂、面磚脫落、涂料開裂。

二、粘結(jié)強(qiáng)度高。現(xiàn)場(chǎng)噴涂的聚氨酯是100%粘結(jié)，擠塑板、聚苯板是40%點(diǎn)粘，所以理論上現(xiàn)場(chǎng)噴涂的聚氨酯的粘結(jié)強(qiáng)度是擠塑板、聚苯板粘結(jié)強(qiáng)度的5倍。這將有效地防止了保溫層的脫落。尤其是瓷磚飾面更應(yīng)著重考慮粘結(jié)強(qiáng)度高的材料。

三、抗裂效果好。①現(xiàn)場(chǎng)噴涂聚氨酯保溫系統(tǒng)采用纖維增強(qiáng)防水膠漿，防開裂。系統(tǒng)中的纖維增強(qiáng)防水膠漿是由高強(qiáng)化學(xué)纖維、有機(jī)高分子聚合物和硅酸鹽材料等組成，具有很好的抗裂性能。而傳統(tǒng)材料采用的多為剛性砂漿，易導(dǎo)致抹面及涂料面開裂。②現(xiàn)場(chǎng)噴涂聚氨酯基層變形適應(yīng)性強(qiáng)，能夠及時(shí)傳遞和釋放變形應(yīng)力，不脫落、不開裂；

四、防火性能強(qiáng)。聚氨酯具有自熄性和燃燒后炭化的兩大優(yōu)勢(shì)性能。

聚氨酯的氧指數(shù)為26％，防火等級(jí)為B2級(jí)，達(dá)到了國家外墻防火等級(jí)的要求。聚氨酯燃燒后炭化，可阻止火焰蔓延；其它的熱塑性材料則不同，它們遇高溫后會(huì)熔化、滴落，故聚氨酯與其它材料相比更耐燃。另外，使用EPS/XPS的保溫工程一旦失火，會(huì)產(chǎn)生迅速蔓延的火勢(shì)和持續(xù)的高溫燃燒，而且EPS/XPS在高溫時(shí)會(huì)釋放出有害的氣體，這將對(duì)建筑物及建筑物內(nèi)的生命財(cái)產(chǎn)帶來毀滅性的打擊。

五、節(jié)點(diǎn)處理容易。硬質(zhì)聚氨酯泡沫在節(jié)點(diǎn)的施工上可以直接噴涂，例如：陰陽角、窗臺(tái)、女兒墻，而傳統(tǒng)保溫材料的施工需要現(xiàn)場(chǎng)測(cè)量切割，耗工費(fèi)時(shí)，接縫很難拼接嚴(yán)密，容易滲水。

六、無冷熱橋現(xiàn)象。傳統(tǒng)材料由于不是現(xiàn)場(chǎng)噴涂，容易產(chǎn)生裂縫，從而導(dǎo)致出現(xiàn)冷熱橋現(xiàn)象，降低保溫效果。

七、載重輕熱穩(wěn)定性能好，保溫效果好。聚氨酯導(dǎo)熱系數(shù)為≤0.024W/（m·K），聚苯板導(dǎo)熱系數(shù)為≤0.042W/（m·K），擠塑板導(dǎo)熱系數(shù)為≤0.035W/（m·K）；這就意味著要達(dá)到相同的保溫絕熱效果，后者要比前者厚1.5~2倍。所以使用聚氨酯保溫系統(tǒng)的墻體承載力更輕，更安全。

八、防水性能好。聚氨酯為整體性噴涂，無空腔、無接縫，本身閉孔率達(dá)95％以上，是優(yōu)良的防水材料，具有其它保溫材料不可比擬的防水優(yōu)勢(shì)。擠塑板與聚氨酯同為閉孔性材料，但擠塑板采用現(xiàn)場(chǎng)拼的方法施工，施工后有拼縫，若拼縫處理不好的話，水分易從縫隙流入，使強(qiáng)度下降，從而破壞整個(gè)系統(tǒng)。

九、現(xiàn)場(chǎng)噴涂聚氨酯有很好的憎水性。透氣性強(qiáng)，能有效避免水蒸氣遷移過程中出現(xiàn)墻體內(nèi)部的結(jié)露現(xiàn)象，普通保溫材料不存在憎水性。

十、施工速度快。采用先進(jìn)的美國固瑞克噴涂設(shè)備，每個(gè)班組每天可噴涂硬質(zhì)聚氨酯泡沫300㎡以上。

河源汕尾梅州惠州噴涂硬泡聚氨酯保溫材料 聚氨酯冷庫噴涂保溫 聚氨酯外墻保溫工程 聚氨酯噴涂廠家 聚氨酯保溫 發(fā)泡聚氨酯保溫
