聚脲施工中的針孔，怎么解決？
聚脲噴涂過程中，有時會出現(xiàn)這種現(xiàn)象：在原料、噴涂設(shè)備、溫度都沒問題的前提下，噴涂聚脲層凝固后表層會出現(xiàn)小孔，我們俗稱“針孔”，這些“針孔”直接會影響聚脲防水、防腐的效果。我們先談?wù)勗?a href="http://juan119.com">聚脲施工中“針孔”是怎樣形成的。
針孔的形成:
針孔一般由于施工隊伍不專業(yè)，基材處理不仔細(xì)，在基材不達(dá)標(biāo)的條件下進(jìn)行施工。這種針孔的成因是混凝土表層有孔穴，孔穴里面含有大量濕氣。因為聚脲是一種快速固化的涂層，對基面的流平性和浸潤性有限，所以直接在這類孔上噴涂，一般封閉不住，加上聚脲涂層固化是個放熱的反應(yīng)，就會對基面起一個加熱的作用，會把這些空穴里的濕氣往外蒸發(fā)，進(jìn)而形成這類“針孔”。
針孔對基材防護(hù)的危害：
這種孔一般會在混凝土表層上出現(xiàn)。腐蝕介質(zhì)就會通過這種孔洞進(jìn)入基材。如果是聚脲防腐項目，就會對基層結(jié)構(gòu)產(chǎn)生腐蝕，如果是聚脲防水項目，就會出現(xiàn)滲水，而且會帶來基材結(jié)構(gòu)的惡化,使用周期會大大縮短，甚至造成聚脲涂層大面積的脫落，造成巨大損失。因此在聚脲施工中，這種針孔現(xiàn)象必須杜絕。
避免針孔形成的辦法如下：
1）對基層表面進(jìn)行打磨，去除表面灰塵、浮渣，使其表面平整、光滑。
2）用聚脲專用底漆刷涂基材。（一定要刷涂均勻，無遺漏。）
3）環(huán)氧膩子層：底漆實干后（受溫度影響在0.5-3小時之間）用專用膩子封堵水泥基材真空、沙眼等缺陷。
4）檢查基材：檢查沙眼、針孔是否都被封堵完好。

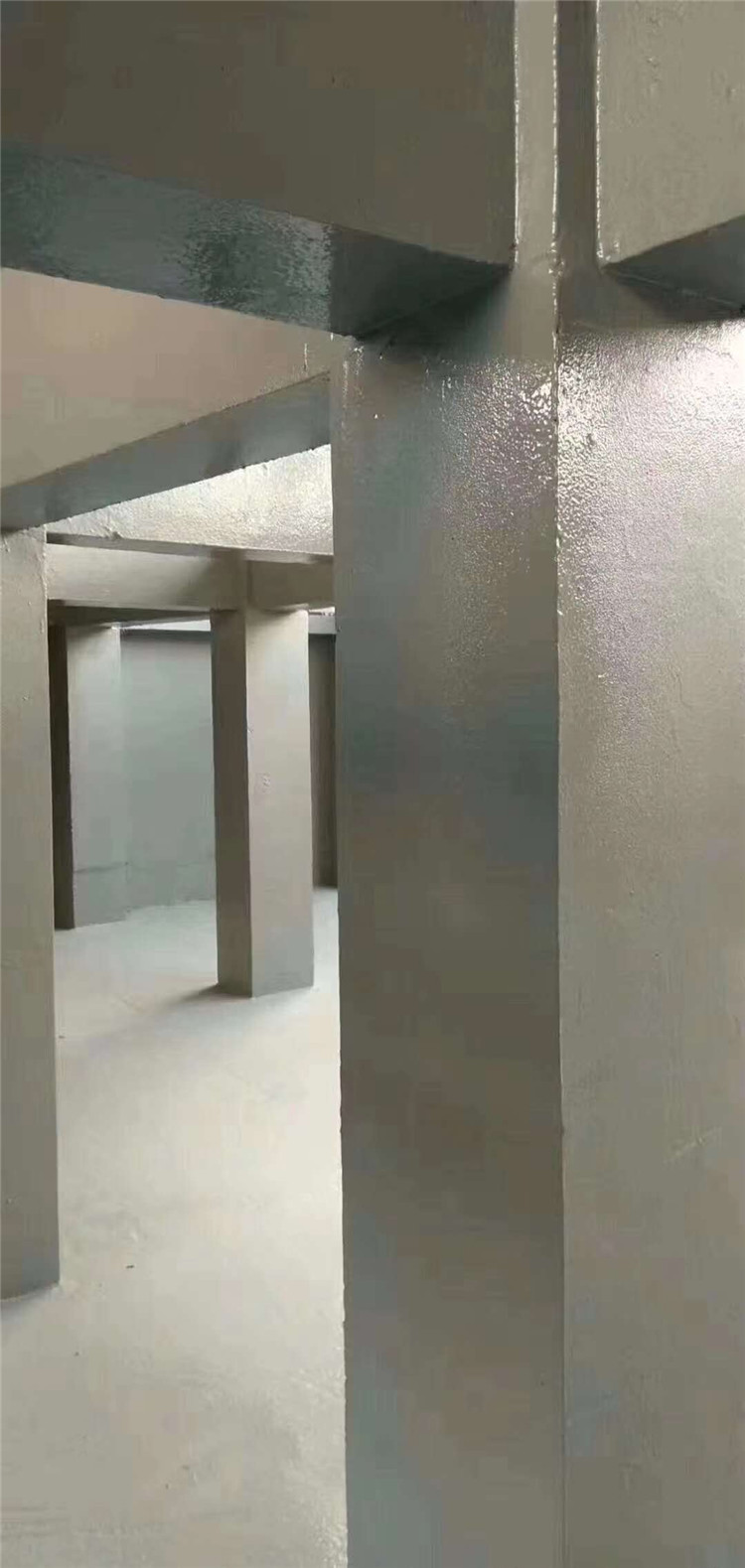

5）噴涂聚脲達(dá)到計厚度。
