噴涂彈性聚脲防水材料施工技術(shù)流程講解:

 一、混凝土基材

1、混凝土基材在表面處理前，應做到表面堅固、密實、平整、無油污，基材充分養(yǎng)護達到設計所需要的質(zhì)量指標。

2、表面有針眼和裂縫的部分應進行封閉，及時清除基材上的塵土和廢物。

二、金屬基材(以鋼基材為例)

1、基材表面的燭縫、焊渣、鑿坑傷疤等，應采取打磨和填充的方法，使整個基材平滑過渡，銳邊銳角打磨R≥5mm圓弧。

2、噴砂(丸)除銹。噴砂所達到涂裝前鋼材表面銹蝕等級和除銹等級，且具有一定得粗糙度，對于不能噴砂處理的部位，進行手工除銹。

三、底涂

用底涂涂料，按材料廠家推薦的工藝進行底漆涂敷(噴涂、涂刷或輥涂)。底涂的作用是提高聚脲涂層和基材的附著力，并具有一定得封閉作用。備注;金屬基材底涂亦可選用環(huán)氧底漆。

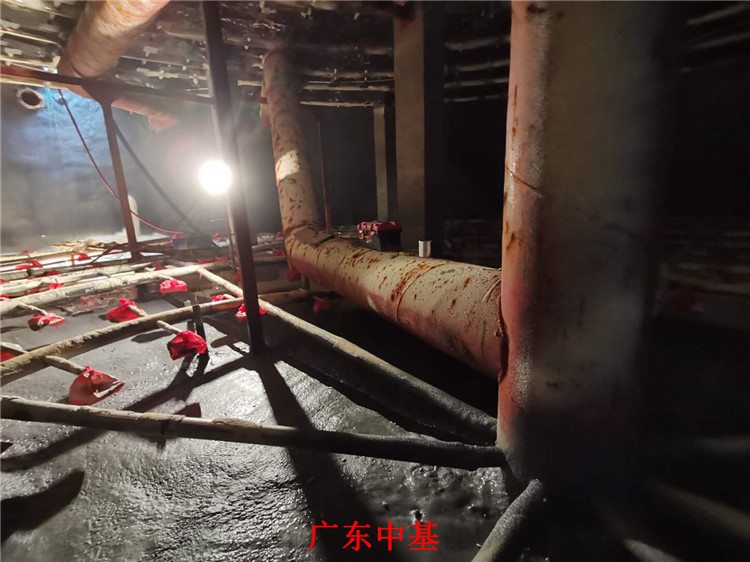

四、聚脲噴涂

1、噴涂基層處理劑：宜采用噴涂設備將基層處理劑均勻噴涂于基層表面，也可以采用刷涂，輥涂的方式不漏涂、不堆積涂刷于基層表面。

2、噴涂聚脲防水材料：采用專用噴涂設備進行施工，按照A組，B組液體采用氣動攪拌器分別攪拌均勻，送入噴涂設備，由計量泵輸送到噴槍，經(jīng)過快速混合后，噴射到基層表面上，聚脲防水材料可隨配隨噴。

 3、噴涂厚度大于1.2-1.3mm做到不漏涂，不堆積，噴涂均勻，為了保證防水層的質(zhì)量，分兩次噴涂，每層厚度約0.6mm，每層一次成型到位，兩次間隔時間越短越好。

4、噴涂聚脲面漆層：采用專用噴涂設備，按照設備的要求進行施工，噴涂厚度達到0.2-0.3mm，確保不漏涂，不堆積，噴涂均勻，過到封閉的目的，提高耐久性，噴涂施工完成24小時內(nèi)，應避免重物碾壓。
