傳統(tǒng)屋面防水材料主要有改性瀝青油氈、SBS和APP改性油氈、高分子防水卷材和水涂料等。傳統(tǒng)的屋面防水材料（如瀝青、SBS、APP等）經(jīng)日光老化后會出現(xiàn)開裂；即材料自身不開裂，也會因混凝土的開裂（由振動、應(yīng)力、風(fēng)化等因素引起）而斷裂。防水卷材則存在大量接縫，在戶外老化作用下會加速滲漏，一旦滲漏很難找到漏點。
聚脲材料則完全優(yōu)于傳統(tǒng)防水材料，聚脲具有優(yōu)異的理化性能，極高的抗張抗沖擊強(qiáng)度柔韌性、耐磨性、防濕滑、耐老化、防腐蝕。與底材100%粘接，表面整體性好，無接縫，防滲漏效果佳。
用聚脲防水材料進(jìn)行實驗：分別在鋼、砼、瀝青表面噴涂SPUA彈性防水聚脲材料，將-196℃的液氮距涂層30.5厘米處，噴射到樣品表面達(dá)30秒，未見涂層任何破壞；當(dāng)噴射距離減小至10.2厘米時，鋼和砼表面的涂層出現(xiàn)輕微裂紋，而瀝青表面的涂層卻完好無損。另將涂有SPUA聚脲材料的砼樣品從1.8米高處自由落下，砼自身被震裂，但SPU彈性防水聚脲材料毫無損壞，并將砼的碎塊牢牢地聚集在一起。因SPUA-102彈性防水聚脲材料自身優(yōu)異的柔韌性、耐老化性和力學(xué)強(qiáng)度，即使在混凝土開裂的情況下，聚脲材料不但自身不會斷裂，而且還能將混凝土緊緊“抓住”，起到防水和保護(hù)作用。SPUA彈性防水聚脲材料特別適用于高檔建筑的屋面防水處理，達(dá)到“一勞永逸”的目的。
聚脲防水施工步驟：
1.底材處理：舊混凝土應(yīng)先用膩子對孔洞、裂縫進(jìn)行修補(bǔ)?；炷翍?yīng)完全干燥（新制混凝土需水化、干燥28天）后，表面除去疏松的雜質(zhì)，噴涂1~2道配套的水泥封閉底漆，底漆固化后再進(jìn)行噴涂施工。

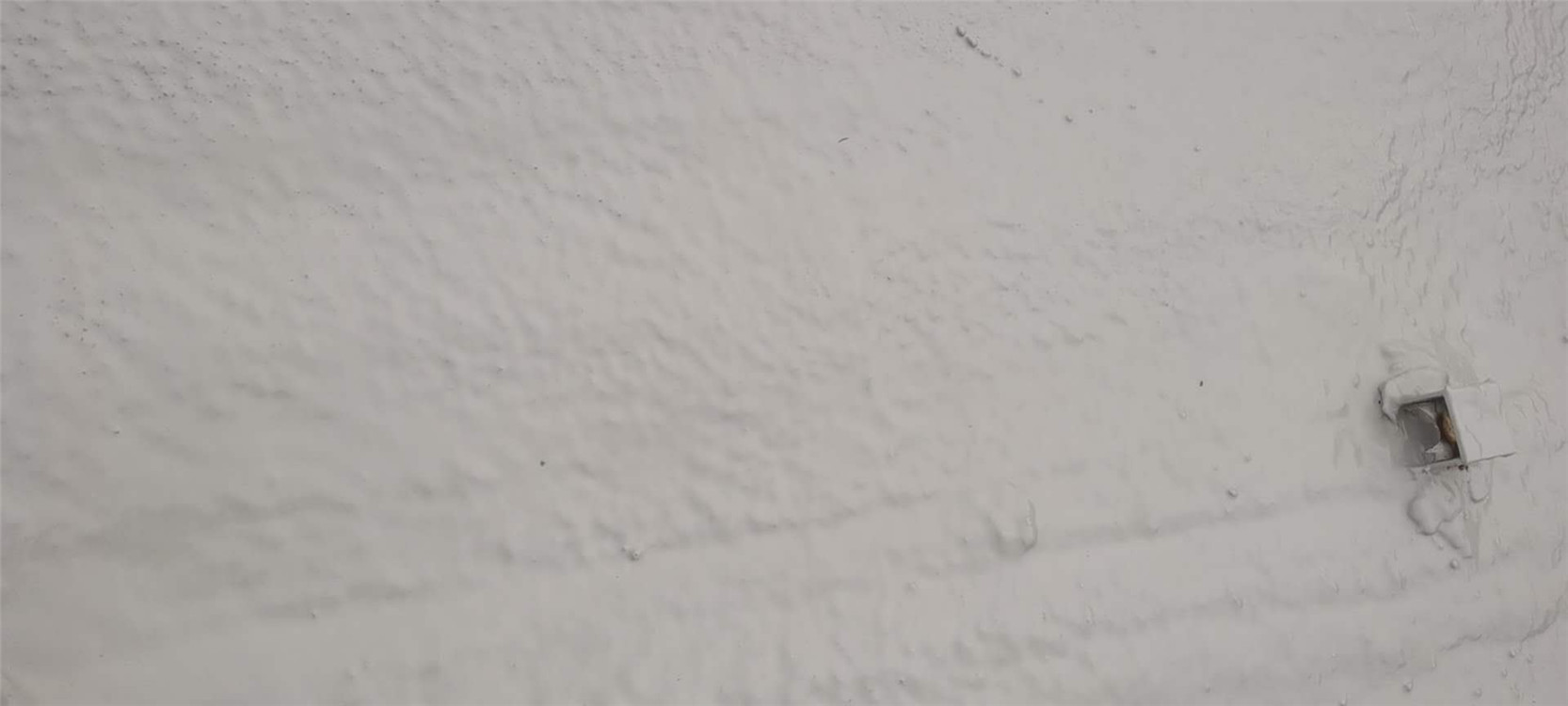

2.涂裝方法：施工時使用高溫、專用聚脲噴涂機(jī)設(shè)備。
