料在槍嘴處霧化混合充分，

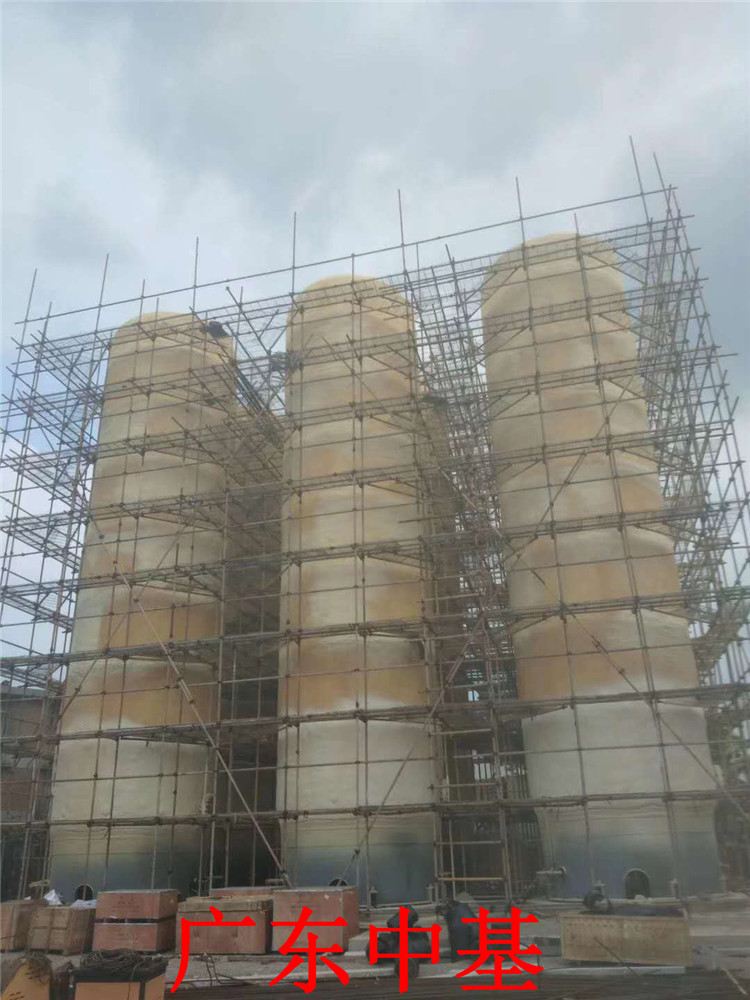

隨即均勻噴涂在建筑物外墻表面，讓聚氨酯混合料在墻面上發(fā)生化學反應，自由發(fā)泡形成連續(xù)的聚氨酯硬泡保溫層。噴涂成型的聚氨酯硬泡保溫層由均勻細膩的泡沫層與極薄堅硬的表皮層構(gòu)成，
平均密度為40~50kg/m3， 成型的保溫層導熱系數(shù)小，
平均≤0.025W/（m·K），機械強度高、吸水率低、與基層墻體粘結(jié)強度高。影響噴涂發(fā)泡質(zhì)量的因素主要有：
1）墻體基層。建筑物外墻被涂表面要無穢塵、無油污、無潮氣等、無凹凸不平物等，必要時，應先進行清洗、清理、剔除。否則對噴涂聚氨酯硬泡的附著力、保溫性、平整度都有較大的影響。
2）環(huán)境溫度與墻體表面溫度。噴涂聚氨酯發(fā)泡較合適的溫度范圍應是10℃~35℃，溫度特別是墻體表面的溫度對施工影響很大。由于混凝土及磚墻蓄熱系數(shù)大，其表面溫度在秋冬季節(jié)，通常較環(huán)境溫度低，此時噴涂聚氨酯泡沫施工就必須嚴格控制好施工溫度。溫度低于10℃時，泡沫容易從墻體上脫落、起鼓，并且泡沫密度明顯增大，浪費原材料，因此低于10℃時，不宜施工。溫度高于35℃時，發(fā)泡劑損耗太大，同樣影響發(fā)泡效果。
3）水分對噴涂發(fā)泡的影響。由于異氨酸酯中（-NCO-）基團容易和水發(fā)生反應生成含脲鍵結(jié)構(gòu)，
因此建筑物外墻噴涂聚氨酯硬泡施工前，應先刷一道聚氨酯防潮底漆，以消除水及水汽的影響。雨天一般嚴禁施工。
4）風的影響。聚氨酯硬泡噴涂施工都在室外進行，當風速超過5m/s 時， 發(fā)泡過程中的熱量損失太大，
原料損耗過大，成本增加，并且噴涂時霧化的液滴易隨風飛散，對環(huán)境造成污染。因而當風速超過5m/s
時，不宜施工。施工必要時，可用防風帷幕加以解決。
5）噴涂厚度的確定。噴涂聚氨酯硬泡時，一次噴涂的厚度對質(zhì)量、成本也有很大影響。聚氨酯噴涂外墻外保溫施工時，由于聚氨酯泡沫的良好保溫性，保溫層厚度不大，一般為2.0~3.5cm，此時一次噴涂的厚度要求不要超過1.0cm，以保證噴涂保溫層表面的平整度能控制在1.0~1.5cm
范圍內(nèi)。
后就可進行界面處理，即涂刷聚氨酯界面劑。一般涂刷界面劑的時間不要超過4h。這是因為，發(fā)泡0.5h
后，聚氨酯硬泡強度基本達到最佳強度的80%以上，尺寸變化率小于5%，
聚氨酯硬泡已處于相對穩(wěn)定狀態(tài)，適宜盡早將其保護起來。聚氨酯界面劑涂刷24h 終凝后即可進行抹灰工序施工。
