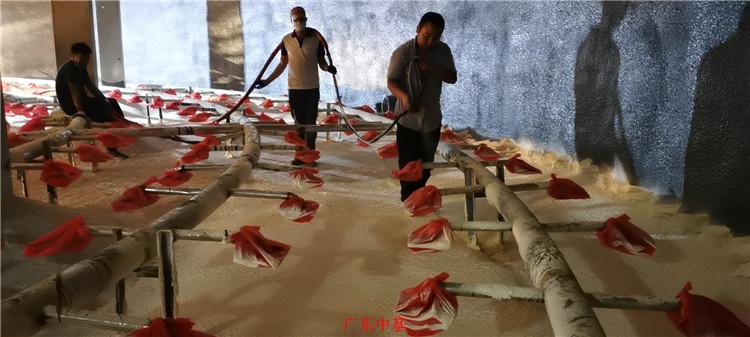

聚氨酯保溫材料第一要求便是保溫性能，而保溫性能的好壞在真正投入使用前是無法用肉眼觀察出來的，到了觀察出耗電量高低差別時(shí)已經(jīng)為時(shí)過晚。通過大量的實(shí)驗(yàn)檢測，以期達(dá)到這一目的：①使用結(jié)構(gòu)性胺醚，降低導(dǎo)熱系數(shù)，提升保溫效果;②各種原料以及配方中盡量將含水量降低，避免水發(fā)泡造成保溫性能劣化;③主體材料聚醚：選用經(jīng)過嚴(yán)格后處理的大廠的產(chǎn)品，與小廠不經(jīng)后處理的聚醚相比，其泡沫泡孔均勻程度高、泡孔壁較薄，保溫性能明顯優(yōu)于厚壁大孔的普通泡沫;④高效無味胺類催化劑的使用，有效調(diào)整發(fā)泡-凝膠反應(yīng)的平衡，使噴涂層間表皮較薄，利于冷庫保溫材料性能的體現(xiàn);這些控制措施收到了相當(dāng)不錯(cuò)的效果。

2、聚氨酯保溫材料泡沫尺寸穩(wěn)定性

        冷庫的聚氨酯泡沫材料在劇烈的溫度變化或長期處于較低溫度時(shí)會(huì)出現(xiàn)尺寸的變化(一般為收縮)，尺寸的變化常體現(xiàn)為泡沫開裂或脫落，而這些必然會(huì)影響冷庫的正常使用。除了經(jīng)常性做好模擬的性能檢測外，更注重在選擇優(yōu)質(zhì)材料方面的控制：①特種高官能度聚醚復(fù)配使用，使泡沫形成立體網(wǎng)狀結(jié)構(gòu)，大大提高了泡沫耐低溫性能;而目前噴涂料常使用的4110聚醚中含有大量二官能度成分，反應(yīng)后形成的大量的線性分子結(jié)構(gòu)在低溫情況下很難穩(wěn)定;②高官能度交聯(lián)劑的使用也大大提高了泡沫的尺寸穩(wěn)定性;③其選用的聚醚，生產(chǎn)階段采用強(qiáng)堿催化，反應(yīng)徹底，使聚醚保持較高反應(yīng)率(即在與黑料接觸時(shí)能反應(yīng)的較為完全);某些廠商為了達(dá)到泡沫表觀不產(chǎn)生變形現(xiàn)象而向發(fā)泡料中添加了可開孔組分，降低了泡沫閉孔率，達(dá)到了穩(wěn)定尺寸的效果，但這卻犧牲了聚氨酯冷庫保溫材料泡沫的保溫性能。

3、聚氨酯冷庫保溫材料泡沫使用壽命

        除了聚氨酯泡沫初期的基本性能外，泡沫的性能劣化狀況也是很重要的一項(xiàng)指標(biāo)。在白料配制時(shí)，某些聚酯材料的使用表面上雖使泡沫具有較好的韌性、耐沖擊性，但在冷庫使用一段時(shí)間后會(huì)變脆，不再耐沖擊、碰撞;另外，某些聚酯結(jié)構(gòu)泡沫耐水解性差也會(huì)影響泡沫使用壽命;其采用聚醚結(jié)構(gòu)，初期雖稍有脆性但一般數(shù)日后脆性即消失，而后長期保持冷庫保溫材料穩(wěn)定的性能。

4、于聚氨酯冷庫保溫材料發(fā)方數(shù)的建議

        冷庫投資是一項(xiàng)長期的、有收益回報(bào)的投資，發(fā)方數(shù)高誠然能夠減小初期投資，但需要把握一定的限度，要把長期的能耗與初期投資綜合考慮，因?yàn)?a href="http://juan119.com">聚氨酯冷庫保溫材料的保溫效果與其容重有著拋物線性的關(guān)聯(lián)性;大量研究表明泡沫容重在33~35公斤/立方米時(shí)具有較好的保溫性能，因此通常建議恒溫冷庫發(fā)方數(shù)在22~23方/噸比較合適。
