1 保鮮膜還是保濕霜？

保濕霜：可以滲透進(jìn)皮膚，鎖住皮膚中的水分，應(yīng)對(duì)日常的擠壓都是沒(méi)問(wèn)題的。但不能揉搓，否則就會(huì)失去保濕效果。適用于防水等級(jí)為Ⅲ級(jí)的屋面防水，當(dāng)屋面采用多道防水層設(shè)防時(shí)，也可用作Ⅰ、Ⅱ級(jí)防水屋面中的一道防水層（關(guān)于防水等級(jí)我們后面說(shuō)）。

保鮮膜：通過(guò)在皮膚外層緊緊貼一層保鮮膜來(lái)鎖住水分，因?yàn)橛袕椥?，可揉搓性能也?huì)更好。使用年限一般可達(dá)20年以上。相比保濕霜，成本較高，鎖水層一旦損壞或失效，滲漏部位難以尋找，修復(fù)較困難。只能重新鋪貼卷材或涂布防水涂料的辦法來(lái)進(jìn)行修復(fù)。

保濕霜VS 保鮮膜，這也就是柔性防水涂料與剛性防水涂料的區(qū)別，剛性防水材料一般指水泥沙漿類，形成防水層后，有很高的抗壓、抗?jié)B能力，但“拉扯”性能不高；柔性材料具有較好的彈塑性、延伸性，能在一定程度上“拉扯”。因此家庭裝修中，多以柔性防水材料作為施工主料。

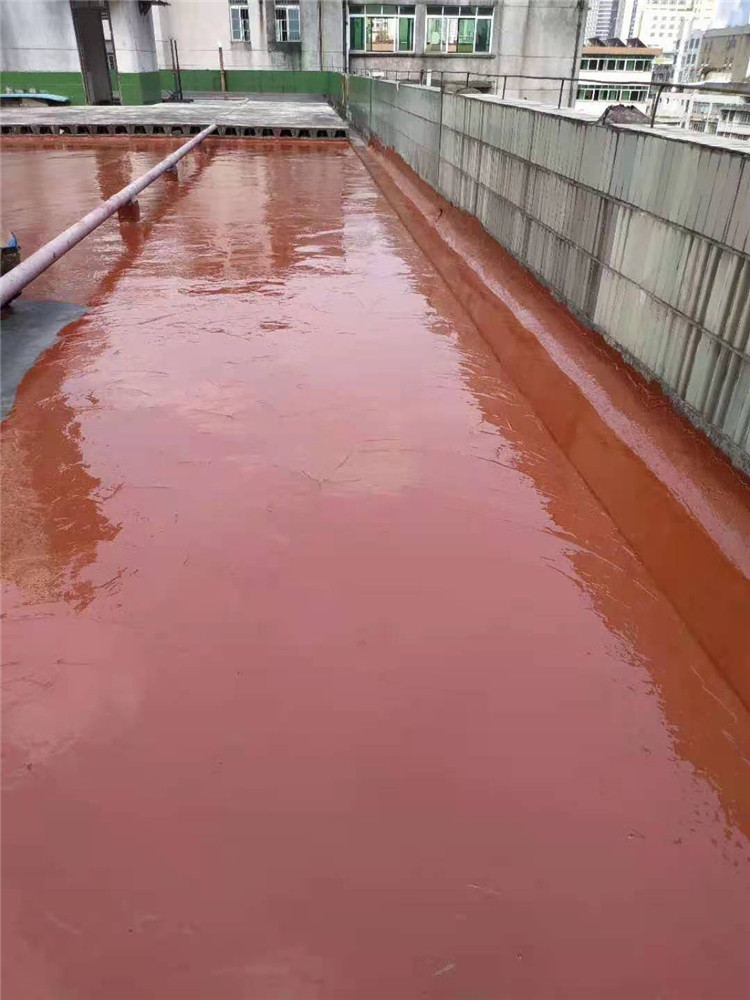

2 屋面防水等級(jí)及防水涂料的材質(zhì)選擇

屋面1級(jí)防水：

應(yīng)用場(chǎng)合：特別重要或?qū)Ψ浪刑厥庖蟮慕ㄖ?，如?guó)家級(jí)國(guó)際政治活動(dòng)中心，國(guó)家級(jí)博物館、檔案館，國(guó)際機(jī)場(chǎng)，重要紀(jì)念性建筑，像人大會(huì)堂、國(guó)賓館、國(guó)家圖書(shū)館、故宮博物館等；

防水層合理使用年限：25年；

防水層選用材料：宜選用合成高分子防水卷材、高聚物改性瀝青防水卷材、金屬板材、合成高分子防水

設(shè)防要求：三道或三道以上防水設(shè)防。

屋面2級(jí)防水：

應(yīng)用場(chǎng)合：重要的建筑和高層建筑，如城市中較大型的公共建筑、重要的博物館、圖書(shū)館、醫(yī)院、星級(jí)賓館、影劇院、會(huì)堂、車(chē)站、大型廠房、恒溫恒濕車(chē)間、實(shí)驗(yàn)室、別墅等，包括超過(guò)12層的高層建筑；

防水層合理使用年限：15年；

防水層選用材料：宜選用高聚物改性瀝青防水卷材、合成高分子防水卷材、金屬板材、合成高分子防水

設(shè)防要求：兩道防水設(shè)防。

屋面3級(jí)防水：

應(yīng)用場(chǎng)合：一般的建筑，包括一般的工業(yè)與民用建筑、普通住宅、一般辦公樓、學(xué)校、旅館等；

防水層合理使用年限：10年；

防水層選用材料：宜選用三氈四油瀝青防水卷材、高聚物改性瀝青防水卷材、合成高分子防水卷材、金屬板材、高聚物改性瀝青防水涂料、合成高分子防水涂料、細(xì)石混凝土、平瓦、油氈瓦等材料；

設(shè)防要求：一道防水設(shè)防。

在新國(guó)標(biāo)中，上文中的屋面1級(jí)和2級(jí)已經(jīng)統(tǒng)一合并成了1級(jí)，2道防水以上就可以滿足標(biāo)準(zhǔn)；3級(jí)變?yōu)?級(jí)，以往2級(jí)防水的適用場(chǎng)合現(xiàn)在一道防水即可。

3 常見(jiàn)的防水材料

合成高分子防水卷材（high polymer waterproof sheet）：以合成橡膠、合成樹(shù)脂或此兩者的共混體為基料，加入適量的化學(xué)助劑和填充料后。經(jīng)不同工序加工而成可卷曲的片狀防水材料。

高聚物改性瀝青防水卷材（high polymer modified bituminous waterproof sheet）：以合成高分子聚合物改性瀝青為涂蓋層，纖維織物或纖維氈為胎體，粉狀、粒狀、片狀或薄膜材料為覆面材料制成可卷曲的片狀材料。

合成高分子防水：以多種高分子聚合材料為主要成膜物質(zhì)，添加觸變劑、防流掛劑、防沉淀劑、增稠劑、流平劑、防老劑等添加劑和催化劑，經(jīng)過(guò)特殊工藝加工而成的合成高分子水性乳液防水涂膜。品種有聚氨酯防水涂料、丙烯酸酯防水涂料、硅橡膠防水涂料、EVA防水涂料、聚脲防水涂料、聚合物水泥防水涂料“JS”等。

金屬板材：如薄鋼板、鍍鋅鋼板、壓型鋼板、涂層鋼板等可直接作為屋面板，用以防水。薄鋼板用于地下室或地下構(gòu)筑物的金屬防水層。薄銅板、薄鋁板、不銹鋼板可制成建筑物變形縫的止水帶。金屬防水層的連接處要焊接，并涂刷防銹保護(hù)漆。

從理論上來(lái)說(shuō)，連續(xù)完整防水層的防水效果最好，防水涂料和卷材都能夠?qū)崿F(xiàn)這一點(diǎn)。但由于廚衛(wèi)間的面積小，結(jié)構(gòu)也比較復(fù)雜，因此大部分還是以合成高分子防水涂料居多。

4 家裝中的常見(jiàn)防水涂料

聚氨酯防水涂料：由異氰酸酯、聚醚等經(jīng)加成聚合反應(yīng)而成的含異氰酸酯基的預(yù)聚體，配以催化劑、無(wú)水助劑、無(wú)水填充劑、溶劑等，經(jīng)混合等工序加工制成的單組分聚氨酯防水涂料，一般采用含有甲苯、二甲苯等有機(jī)溶劑來(lái)稀釋，因而也含有毒性?？朔穗p組份聚氨酯防水涂料需計(jì)量攪拌的缺點(diǎn)，保證了產(chǎn)品質(zhì)量穩(wěn)定和工程的防水效果，建議優(yōu)先選擇。適用于屋面和廁浴間、地下室。

聚合物高分子水泥防水涂料（簡(jiǎn)稱JS防水涂料）：一種剛?cè)嵯酀?jì)的雙組分防水材料。其多為雙組分材料，需接說(shuō)明書(shū)指導(dǎo)配比液料和粉料，尤以反應(yīng)固化型聚合物水泥防水涂料效果最佳，即便在潮濕基面和不通風(fēng)的條件下依然可施工。適用于非暴露露臺(tái)、廁浴間及外墻的防水、防滲和防潮的工程（II型），也適用于暴露的屋面（I型）。

丙烯酸：以高檔丙烯酸乳液為基料，添加多種助劑、填充劑經(jīng)科學(xué)加工而成的高性能防水涂料。能覆蓋小于8mm的裂縫，可直接應(yīng)用于飲用水工程。適用于屋面和廁浴間、地下室、蓄水池、墻面的防水，防滲、防潮。

就防水性能而言，聚合物高分子 > 聚氨脂類 > 丙烯酸類。

5 防水涂料的狀態(tài)劃分

防水涂料可按涂料狀態(tài)分為：乳液型、溶劑型、反應(yīng)型和改性瀝青。

溶劑型涂料：這類涂料種類繁多，質(zhì)量也好，但是成本高，安全性差，使用不是很普遍。

水乳型及反應(yīng)型高分子涂料：這類涂料在工藝上很難將各種補(bǔ)強(qiáng)劑、填充劑、高分子彈性體使其均勻分散于膠體中，只能用研磨法加入少量配合劑，反應(yīng)型聚氨酯為雙組分，易變質(zhì)，成本高。

改性瀝青涂料：這類產(chǎn)品能抗紫外線，耐高溫性好，但斷裂延伸性略差。

6 除了防水涂料，還有那些要注意的？

單組份與雙組份區(qū)別：?jiǎn)谓M份的可以直接涂刷，雙組份是分液料和干粉，要把兩者混合到一起攪拌均勻才可以涂刷使用。以聚氨酯防水涂料為例，若A組分過(guò)少、B組分過(guò)多則容易造成涂膜開(kāi)裂、粉化；如果A組分過(guò)多、B組分過(guò)少則容易產(chǎn)生鼓泡、脫層現(xiàn)象。

基層處理：防水涂料施工時(shí)，基面太干燥或有浮灰、一次涂膜太厚或氣溫太高而基層收水太快會(huì)導(dǎo)致涂層干燥過(guò)快，涂層表面迅速結(jié)膜，基層內(nèi)氣體逐步逸出，導(dǎo)致涂膜產(chǎn)生氣孔或砂眼。

施工溫度：一般來(lái)說(shuō)，家裝用防水涂料的施工環(huán)境溫度要求不低于5℃。如果氣溫太低、不通風(fēng)、雨天施工都會(huì)造成涂膜固化時(shí)間過(guò)長(zhǎng)，如果氣溫低于0℃，水乳型防水涂料中的水分難以揮發(fā)，會(huì)導(dǎo)致涂料無(wú)法結(jié)膜。施工環(huán)境不良，會(huì)降低涂膜強(qiáng)度，甚至?xí)?dǎo)致涂膜后期出現(xiàn)粉化，影響涂膜的防水效果。

結(jié)語(yǔ)

防水作為一個(gè)系統(tǒng)性工程，防水涂料只是其中的一環(huán)。施工過(guò)程中對(duì)于基層處理、施工溫度以及雙組份配比的把握，都會(huì)影響到日后的防水效果。除了提高工人的施工標(biāo)準(zhǔn)要求外，優(yōu)先選擇施工要求低一些的防水涂料，也不失為一種選擇。
