2、水隔熱法。這個方法對屋頂?shù)馁|(zhì)量要求比較高，現(xiàn)在很多民居用這種隔熱方法，屋頂通常是淺淺的水洼，大概15厘米深，這種屋頂隔熱方法能夠有效合理的降低室內(nèi)溫度也比較簡單。

     3、白光紙反射法。顧名思義就是在屋頂鋪設(shè)一層表面光滑的白光紙，這個材料是錫紙，不易沾油污，且能強烈反光隔熱。

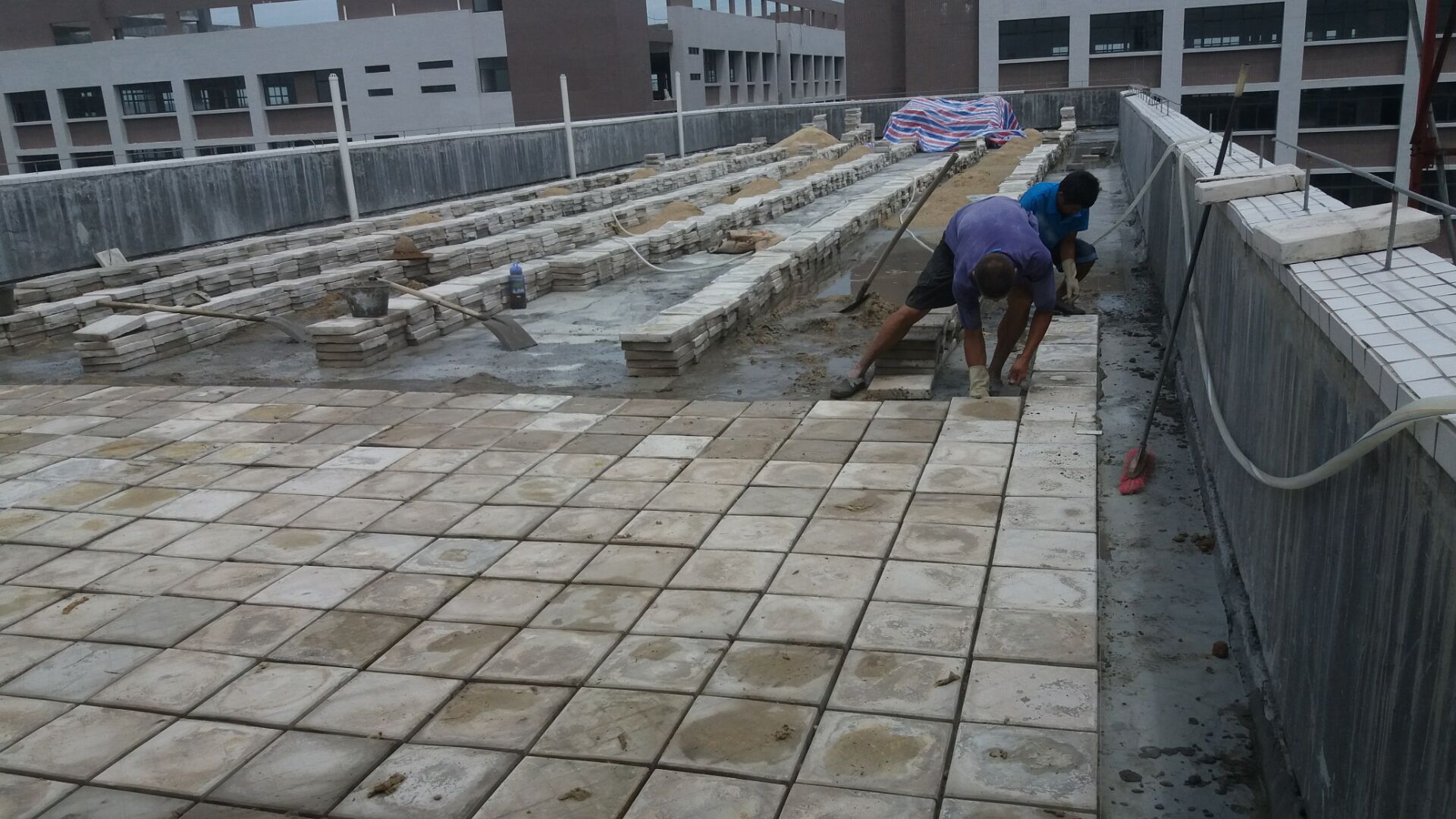

     4、現(xiàn)在屋頂隔熱方法有很多，可在屋面上鋪設(shè)10公分厚珍珠沙保溫層，再做上一層水泥預(yù)制的隔熱板就可以了；如果是鋼筋混凝土現(xiàn)澆屋面，上面可存上20公分厚的土層，用于綠化及栽種花草之類，既美化了壞境，又有保溫隔熱作用。

     5、屋頂隔熱方法本發(fā)明公開了一種屋頂防漏隔熱方法，它是用玻璃鋼板鋪蓋于整個屋頂，并將玻璃鋼板粘接為一個整體。

     與現(xiàn)有技術(shù)相比，具有施工容易、材料強度高、自重輕、使用年限長、防漏隔熱效果好等優(yōu)點。

     6、如頂層的用戶采取鋪設(shè)陶?；炷粮魺岱椒ǎ梢源蟠蠼档褪覂?nèi)溫度，不但可以有一個舒適的夏天，還能有效地節(jié)約電能消耗，降低電費的支出。陶?；炷磷鳛槲蓓敻魺釋又猓S有效隔熱還起到很好的防潮、防水的效果，現(xiàn)在已廣泛使用陶?；炷磷鳛樾l(wèi)生間回填及屋頂隔熱層應(yīng)用。

     小編總結(jié)：以上就是小編今天提供給大家關(guān)于屋頂隔熱方法有哪些的相關(guān)小知識，如果大家有對屋頂隔熱方法不了解的可相應(yīng)參考本文，希望對大家有幫助。

     屋頂隔熱材料是大家在進行屋頂隔熱是經(jīng)常用到的，但是很多人對屋頂隔熱材料不了解不知道屋頂隔熱材料有哪些，市面上屋頂隔熱材料品種繁多，普遍可分為無機材料和有機材料兩大類：無機材料有膨脹珍珠巖，加氣混凝土，巖棉、玻璃棉等，有機材料有聚苯乙烯泡沫塑料、聚氨酯泡沫塑料等。下面小編就來詳細(xì)告訴大家屋頂隔熱材料有哪些。

     一、常見屋頂隔熱材料

     1、膨脹聚苯板（EPS板 ) 導(dǎo)熱系數(shù)0.038-0.041 保溫效果好，價格便宜 強度稍差

     2、擠塑聚苯板（XPS板） 導(dǎo)熱系數(shù)0.028-0.03 保溫效果更好，強度高，耐潮濕 價格貴，施工時表面需要處理

     3、巖棉板 導(dǎo)熱系數(shù)0.041-0.045 防火，阻燃 吸濕性大，保溫效果差

     4、膠粉聚苯顆粒保溫漿料 導(dǎo)熱系數(shù)0.057-0.06 阻燃性好，廢品回收 保溫效果不理想，對施工要求高

     5、聚氨酯發(fā)泡材料 導(dǎo)熱系數(shù)0.025-0.028 防水性好，保溫效果好，強度高 價格較貴

     6、珍珠巖等漿料 導(dǎo)熱系數(shù)0.07-0.09 防火性好，耐高溫保溫效果差，吸水性高

     二、板材保溫屋頂隔熱材料

     板材保溫屋頂隔熱材料，使用的地區(qū)和范圍比較廣，可以在外墻外保溫工程中使用，也可以在外墻內(nèi)保溫工程中使用。板材保溫隔熱材料的保溫主體可以是發(fā)泡型聚苯乙烯板，擠出型聚苯乙烯板，巖棉板，玻璃棉板等不同材料。板材保溫隔熱材料又可分為單一保溫隔熱材料和系統(tǒng)保溫隔熱材料，在應(yīng)用過程中應(yīng)注意以下問題：

     （1）單一保溫隔熱材料:

     是保溫工程應(yīng)用的主體，在使用過程中需要其它材料的配合。如：發(fā)泡型聚苯乙烯板，擠出型聚苯乙烯板，巖棉板，玻璃棉板等，在使用前要測試以下檢測內(nèi)容：

     1、導(dǎo)熱系數(shù)(W/m?K)：這一技術(shù)指標(biāo)是關(guān)系工程保溫效果的關(guān)鍵指標(biāo)，一般而言，實驗室的測試是在板材烘干至恒重時測試的，而材料的應(yīng)用是在空氣中含有一定濕度的條件下使用的，因此，使用時要乘以一定的系數(shù)；或者，直接將材料調(diào)整到使用環(huán)境條件下測試。

     2、表觀密度(Kg/m3)：材料的表觀密度在一定程度上影響其導(dǎo)熱系數(shù)，表觀密度不合格的材料將直接導(dǎo)致其物理性能下降，如強度，尺寸穩(wěn)定性等。

     3、壓縮強度(MPa)：指試件在10%變形下的壓縮應(yīng)力。它關(guān)系到該面層系統(tǒng)的耐久性和耐沖擊性。

     4、尺寸變化率(mm)：尺寸變化率大的材料將導(dǎo)致該系統(tǒng)面層的開裂。

     5、水蒸氣透系數(shù)[ng/ (Pa?m ?s)]:該性能決定了對水蒸氣透過的性能，在一定程度上決定了墻面的結(jié)露與否。

     6、氧指數(shù)：需阻燃型，否則防火不能達標(biāo)。

     （2）系統(tǒng)保溫材料

     1:外墻外保溫系統(tǒng)：發(fā)泡型聚苯乙烯板(或擠出型聚苯乙烯板)+耐堿玻纖網(wǎng)布+含有膠粘劑的聚合物砂漿，如專威特外墻外保溫系統(tǒng)，北京中建院外墻外保溫系統(tǒng)，Preswitt保溫系統(tǒng)等；

     a:傳熱系數(shù)：系統(tǒng)保溫材料與主體結(jié)構(gòu)復(fù)合后的保溫效果受

     施工質(zhì)量和環(huán)境溫濕度的影響而有所改變，因此要實地現(xiàn)場測試，掌握其實際效果。根據(jù)建設(shè)部《民用建筑節(jié)能熱工設(shè)計規(guī)范》JGJ 26-95和各地《細(xì)則》要求為指標(biāo)，不得低于其限值；

     b:防水性、耐凍融、耐候性、耐沖擊、抗風(fēng)壓：做為外墻外保溫，其飾面直接與外界環(huán)境接觸必須抵抗雨水、凍融、沖擊和強風(fēng)等不良因素的侵襲,因此在使用前應(yīng)測試以上功能。與外保溫系統(tǒng)配套的耐堿玻纖網(wǎng)布的抗拉強度應(yīng)大于200N/cm,耐堿后的剩余抗拉強度應(yīng)不小于150N/cm；膠粘劑的7天的抗拉粘結(jié)強度應(yīng)大于1 Mpa，耐水、耐凍融后抗拉粘結(jié)強度應(yīng)大于0.9Mpa。

     2、內(nèi)保溫系統(tǒng)：有發(fā)泡型聚苯乙烯板(或擠出型聚苯乙烯板)+紙面石膏板；GRC保溫板(發(fā)炮型聚苯乙烯板與水泥砂漿復(fù)合)；巖棉夾心保溫板；增強水泥聚苯保溫板等。

     三、漿體保溫屋頂隔熱材料

     漿體保溫屋頂隔熱材料目前主要用于外墻內(nèi)保溫，也可用于隔墻和分戶墻的保溫隔熱，如性能允許還可用于外墻外保溫。漿體材料有二種類型，一種是以膠凝材料為主的固化型，一種是以水分蒸發(fā)為主的干燥型。其主要成分是由海泡石(聚苯粒)、礦物纖維、硅酸鹽為主的的多種材料，經(jīng)過一定的生產(chǎn)工藝復(fù)合而成的輕質(zhì)保溫材料。它的產(chǎn)品有粉狀和膏狀(漿體狀)兩種類型，但使用時均以漿體抹在基層上。使用時注意以下檢測數(shù)據(jù)：

     1、用于內(nèi)保溫和隔墻：導(dǎo)熱系數(shù)、表觀密度、體積收縮率、粘結(jié)強度、軟化系數(shù)、石棉含量、水蒸氣透濕系數(shù)、吸水率、氧指數(shù)等。

     2、用于應(yīng)考慮材料的導(dǎo)熱系數(shù)、表觀密度、體積收縮率、粘結(jié)強度、憎水率、石棉含量、軟化系數(shù)、吸水率、防火性能等，同時還應(yīng)考率系統(tǒng)的保溫隔熱性。
