一、工程概況：

工程名稱(chēng)：蓄水池防水保溫

項(xiàng)目地址：韶關(guān)市

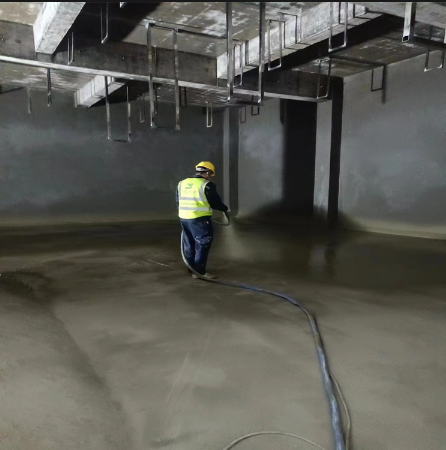

甲方建設(shè)的水蓄冷水池使用環(huán)境為4℃-7℃上下，按照水池防水保溫工程設(shè)計(jì)圖紙施工要求如下：1頂部：蓄冷蓄水池頂部基礎(chǔ)面清理找平后，涂刷聚氨酯專(zhuān)用底漆，待底漆表干后直接噴涂5公分聚氨酯發(fā)泡保溫層（完工）。2側(cè)墻：水池四周墻面基層處理、清潔找平后涂刷一道1.2mm水泥基滲透結(jié)晶型防水涂料，待防水層24小時(shí)表干后直接面層涂刷聚氨酯底漆一道，聚氨酯底漆干透后方可噴涂8公分厚聚氨酯發(fā)泡保溫層。聚氨酯發(fā)泡保溫層完工后采用環(huán)氧膩?zhàn)踊颦h(huán)氧砂漿做聚氨酯保護(hù)層。待環(huán)氧砂漿保護(hù)層表干后涂刷聚脲專(zhuān)用底漆一道方可噴涂2mm聚脲防水層（完工）。3柱子：水池柱子礎(chǔ)面清理干凈后，涂刷聚氨酯發(fā)泡底漆，待底漆表干后直接噴涂5公分聚氨酯發(fā)泡保溫層。聚氨酯發(fā)泡保溫層完工后采用環(huán)氧膩?zhàn)踊颦h(huán)氧砂漿做保護(hù)層，環(huán)氧砂漿保護(hù)層表干后直接噴涂2mm聚脲防水層（完工)。4底板：水池底板基礎(chǔ)面清理干凈后涂刷一道1.2mm水泥基滲透結(jié)晶型防水涂料，待防水層24小時(shí)表干后直接面層涂刷聚氨酯底漆一道，聚氨酯底漆干透后方可噴涂8公分厚聚氨酯發(fā)泡保溫層，聚氨酯發(fā)泡保溫層表面采用環(huán)氧膩?zhàn)踊颦h(huán)氧砂漿做一道保護(hù)層后直接噴涂2mm聚脲防水層。以上所有防水保溫工序完工后，直接在水池底板防水層表澆筑8公分細(xì)石混凝土+鋼網(wǎng)抹平后竣工驗(yàn)收。

二、編制依據(jù)：

1、《硬質(zhì)聚氨酯泡沫塑料現(xiàn)場(chǎng)發(fā)泡施工工藝標(biāo)準(zhǔn)》（J040106-2004）

2、《硬泡聚氨酯保溫防水工程技術(shù)規(guī)范》（GB 50404-2007）

3、《屋面工程防水技術(shù)規(guī)范》（GB50108-2001）

三、聚氨酯噴涂性能介紹：

1、聚氨酯硬泡體是一種有著無(wú)數(shù)微小封閉泡孔結(jié)構(gòu)的高分子合成材料，是集防水、防腐、隔熱于一體的新型材料。它主要由多元醇（POIYOI）與異氰酸醋（MDI）兩組分液體原料組成，采用專(zhuān)門(mén)的設(shè)備，在一定的狀態(tài)下發(fā)生熱反應(yīng)，產(chǎn)生閉孔率不低于95％的硬泡體化合物—聚氨酯硬泡體（PUR）。它具有比重輕、強(qiáng)度高、熱導(dǎo)率極小的特點(diǎn)，現(xiàn)場(chǎng)噴涂是聚氨酯硬泡體成型的重要生產(chǎn)工藝之一，它的特點(diǎn)是設(shè)備簡(jiǎn)單，施工方便，能夠在任何復(fù)雜的表面：如曲面、斜面、垂直面上進(jìn)行施工，具有施工面積大、整體密封性好等特點(diǎn)。成型的聚氨酯硬泡體具有良好的絕熱、防水、防腐、抗老化性，對(duì)金屬、木材、混凝土等有著極強(qiáng)的粘附力?，F(xiàn)場(chǎng)原料須有出廠合格證明及檢驗(yàn)文件證明。

2、發(fā)泡后成品主要技術(shù)指標(biāo)：

3、作業(yè)條件：

基面已清理干凈無(wú)污物，施工現(xiàn)場(chǎng)的氣溫不宜低于10℃，空氣相對(duì)濕度不小于85%，否則會(huì)影響工程質(zhì)量，降低施工效率和固化時(shí)間。

基層清理找平→水泥基滲透結(jié)晶→聚氨酯底漆→聚氨酯發(fā)泡→環(huán)氧砂漿膩?zhàn)颖Ｗo(hù)層→聚脲噴涂→C20混凝土+鐵絲網(wǎng)保護(hù)層→竣工驗(yàn)收。

四、施工工藝流程：

1.基層清理

施工前甲方應(yīng)檢查驗(yàn)收基礎(chǔ)面，合格后將平層上的雜物清除干凈，且基層干燥，基面必須平整、堅(jiān)固、無(wú)蜂窩、麻面、油污及其他附著物，施工前應(yīng)對(duì)缺陷部位進(jìn)行修補(bǔ)，達(dá)到保溫設(shè)計(jì)要求。

2. 消防感應(yīng)器、燈頭

   消防探頭在聚氨酯噴涂前應(yīng)先準(zhǔn)備好感應(yīng)器保護(hù)蓋，施工時(shí)蓋好探頭，快速在探頭四周?chē)娡坑才菥郯滨?，待聚氨酯凝固后方可取下防護(hù)蓋，修補(bǔ)至聚氨酯四周邊緣美觀大方。

3.    理干凈無(wú)污物；試塊驗(yàn)收

保溫層噴涂之前，先由質(zhì)檢進(jìn)行試塊驗(yàn)收，試塊噴涂為500㎜×500㎜×50㎜，要求表面平整、無(wú)空鼓、無(wú)穿孔、質(zhì)地均勻、色澤一致，符合《硬質(zhì)聚氨酯泡沫塑料現(xiàn)場(chǎng)發(fā)泡施工工藝標(biāo)準(zhǔn)》（J040106-2004）及業(yè)主要求后方可大面積施工。

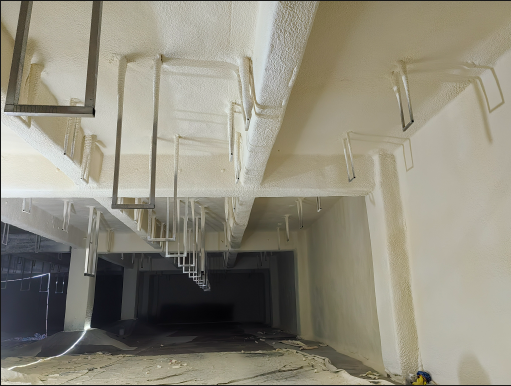

4.噴涂保溫層作業(yè)

基礎(chǔ)面清潔找平、聚氨酯底漆基礎(chǔ)面涂刷或噴涂滿足后，待底漆及防水層完全凝固后可噴涂聚氨酯發(fā)泡保溫層。噴涂聚氨酯時(shí)黑料、白料必須在噴涂施工前配置好，雙組分液體原料按工藝設(shè)計(jì)配比1：1準(zhǔn)確計(jì)量。輸送管路不得滲漏，設(shè)備溫度應(yīng)調(diào)整再40度最佳（可根據(jù)天氣變化適當(dāng)變換），AB料管道壓力表需平穩(wěn)一直。噴搶與施工基面的間距宜為800～1200mm，步調(diào)一致，走槍均勻，保證厚度和質(zhì)量，表面平整，檢驗(yàn)值在100±5㎝。噴涂作業(yè)時(shí)，上一層噴涂的聚氨酯硬泡表面不粘手后，才能?chē)娡肯乱粚?，一是為了能夠及時(shí)控制調(diào)整噴涂層的厚度，減少收縮影響。二是可以增加結(jié)皮層，提高防水效果及抗壓強(qiáng)度。每遍噴涂厚度應(yīng)小于等于30mm，當(dāng)天的施工作業(yè)必須當(dāng)日連續(xù)噴涂施工完畢。噴涂第一遍硬泡聚氨酯時(shí)，應(yīng)自上而下進(jìn)行。單層噴涂的泡沫厚度第一遍（俗稱(chēng)打底層，主要提高泡沫與基層的粘結(jié)力）一般在5mm左右，等第一層聚氨酯硬泡表面不粘手時(shí)，根據(jù)實(shí)際情況進(jìn)行多遍噴涂，在噴涂時(shí)，用定厚標(biāo)釘控制最終的聚氨酯泡沫保溫層厚度。

五、質(zhì)量標(biāo)準(zhǔn)：

（1）材料密度、導(dǎo)熱系數(shù)、吸水率、抗壓強(qiáng)度必須符合設(shè)計(jì)要求。

（2）不得有滲漏和積水現(xiàn)象。

（3）保溫層不得小于設(shè)計(jì)厚度。

（4）表面平整度：厚度允許偏差在行業(yè)規(guī)范內(nèi)。

（5）表觀密度：45kg/m³ ±5kg。

（6）硬泡聚氨酯不應(yīng)有開(kāi)裂、破損現(xiàn)象。

六、安全措施、文明施工：

1.保溫防水施工屬臨邊作業(yè)，禁止將清理的灰渣、廢料向下拋落，施工人員必須帶安全帽。

2.所有燃物材料必須密閉容器包裝，嚴(yán)禁露天存放，進(jìn)場(chǎng)后應(yīng)存放在指定的區(qū)域內(nèi)，作業(yè)區(qū)配備干粉滅火器，并有明顯的防火標(biāo)志，有專(zhuān)人負(fù)責(zé)，施工時(shí)應(yīng)嚴(yán)禁煙火，加強(qiáng)通風(fēng)防毒管理，確保作業(yè)面空氣流暢，非專(zhuān)業(yè)人員嚴(yán)禁進(jìn)入。

3.邊角余料應(yīng)及時(shí)回收，及時(shí)清運(yùn)，放在指定地點(diǎn)，不得亂扔亂放，形成火災(zāi)隱患。

4.施工前加強(qiáng)對(duì)工人的安全、消防、防中毒教育，現(xiàn)場(chǎng)工長(zhǎng)做好各類(lèi)交底，預(yù)防事故的發(fā)生，必須嚴(yán)格執(zhí)行操作規(guī)程。

七、聚脲施工操作要點(diǎn)：

1、清理基層：

基層面應(yīng)平整、堅(jiān)硬，不得有明水，油脂及其他異物，不得有開(kāi)裂、起砂、脫皮等缺陷。基層表面如有殘留的砂漿、硬塊及突出部分，應(yīng)鏟除平凈；地板與墻連接處（陰陽(yáng)角）應(yīng)做成弧圓形，并將塵土、雜物清掃干凈?；鶎颖砻嫱拱继幷`差不應(yīng)超過(guò)2mm,對(duì)基層表面孔洞和局部不平整部位應(yīng)進(jìn)行修補(bǔ)。開(kāi)裂部位應(yīng)預(yù)先采用專(zhuān)用膩?zhàn)犹钇椒舛?并打磨至與周?chē)秸纫恢隆?/font>

2、現(xiàn)場(chǎng)防護(hù)：

對(duì)施工現(xiàn)場(chǎng)周?chē)臣暗降姆菄娡繀^(qū)要進(jìn)行防護(hù)處理，用防護(hù)布遮擋，對(duì)工作面所預(yù)留的埋件要進(jìn)行封套處理，以免噴涂施工物料飛漲，影響其它工序作業(yè)。

3、噴涂聚脲底漆：

聚脲在聚氨酯保溫層上應(yīng)必須使用專(zhuān)用的封閉底漆或環(huán)氧砂漿對(duì)其封閉，封閉底漆的作用主要有兩個(gè)：一是保溫層表面毛細(xì)孔中的空氣和不平整度，避免聚脲涂層噴涂后出現(xiàn)鼓泡和針孔現(xiàn)象；二是封閉底漆可以起到膠黏劑的作用，提高聚脲涂層與保溫層底材的附著力，提高防護(hù)效果。聚脲封閉底漆的黏度一般較高，以保證其滲透性，底漆一般為100%固含量的環(huán)氧類(lèi)涂料。在干燥的混凝土表面，底漆的涂布量為5-8 m2/Kg，機(jī)械噴涂和人工涂刷均可，噴涂時(shí)應(yīng)均勻、無(wú)漏點(diǎn)。底漆噴涂應(yīng)間隔6-8小時(shí)后使其干燥后方可進(jìn)行聚脲噴涂。

4、噴涂聚脲：

4.1 施工前，底材上的渣子和雜物要清理干凈，噴涂施工要分區(qū)域完成，施工時(shí)，下一道要覆蓋上一道的50%，俗稱(chēng)“壓槍”，同時(shí)下一道和上一道的噴涂方向要垂直，才能保證涂層均勻。

4.2施工時(shí)設(shè)備參數(shù)的設(shè)定

總壓力：65Kg/ m2（650Pa）

溫度：(主加熱器和管道加熱器)65℃

將B料桶用氣動(dòng)攪拌器攪拌半小時(shí)以上后再進(jìn)行噴涂施工。

噴涂前先將管道加熱器打開(kāi)，管道開(kāi)始打循環(huán)、回流，待管道加熱器溫度達(dá)到所設(shè)定的溫度后，進(jìn)行其他主機(jī)參數(shù)的設(shè)定，然后進(jìn)行噴涂施工。

4.3平面施工：

對(duì)于平面施工，除注意壓槍和噴涂方向外，還要注意及時(shí)清理底材上未處理干凈的渣子以及噴涂過(guò)程中落到底材上的雜物。在每一道噴涂完畢后，馬上進(jìn)行檢查，找到缺陷并進(jìn)行處理。對(duì)于針孔和大的缺陷，使用手工聚脲堵縫料進(jìn)行修補(bǔ)；對(duì)于表面因雜質(zhì)而造成的凸起，可用裁紙刀割除，一般處理兩次后，表面已基本無(wú)缺陷。

八、施工質(zhì)量保證：

1. 溫度檢測(cè)：

噴涂聚脲施工時(shí)要進(jìn)行溫度控制，首先檢測(cè)原料桶的溫度，溫度應(yīng)該保持在19℃以上。先不連接噴槍?zhuān)瑴y(cè)量加熱軟管輸出末端的溫度，這可以通過(guò)用泵抽出一些原料放在兩個(gè)分開(kāi)的如紙杯之類(lèi)的容器內(nèi)用溫度計(jì)測(cè)量，溫度應(yīng)該在60~70℃之間，并且兩個(gè)組分溫度應(yīng)該一致。

2.預(yù)先噴涂測(cè)試：

在正式噴涂前應(yīng)進(jìn)行測(cè)試，把涂料噴在硬紙板上來(lái)確保噴出的扇形是令人滿意的，并且是按體積比1：1混合比，確保固化正常。例如，顏色不正常表示出現(xiàn)了相分離或者供料桶中顏料出現(xiàn)了沉淀，固化時(shí)間長(zhǎng)說(shuō)明兩個(gè)組分混合比例不正常，壓力讀數(shù)不正常說(shuō)明了材料或設(shè)備方面存在問(wèn)題，出搶后的聚脲正常應(yīng)在10表面凝固。

3. 壓力控制：

在整個(gè)施工過(guò)程中都要進(jìn)行壓力監(jiān)控，噴涂時(shí)壓力范圍在1700~2500Psi之間，這樣可以確保A、B兩組分充分混合。兩組分一般被設(shè)計(jì)成同樣的黏度。理論上，如果兩個(gè)同樣黏度的組分以同樣的速率加熱，那么通過(guò)同樣直徑軟管所需要的壓力是相同的。噴涂時(shí)，允許A、B兩組分有微小的壓力差，如果材料的噴涂和固化情況良好，那么壓力差并不是什么大的問(wèn)題。設(shè)備的安放也會(huì)導(dǎo)致壓力差，例如，A管稍微比B管卷曲，在正常的操作條件下會(huì)導(dǎo)致大約500Psi的壓力差，這種壓力差不會(huì)妨礙正常的施工，但如果壓力差過(guò)大會(huì)產(chǎn)生一些問(wèn)題。一個(gè)持續(xù)的、大的壓力差會(huì)顯示一些嚴(yán)重的問(wèn)題，如系統(tǒng)堵塞、加熱問(wèn)題或者兩組分混合比例不正常。

4. 流量檢查：

流量檢查主要用于證實(shí)兩個(gè)組分以相同的體積通過(guò)噴涂設(shè)備輸送到噴槍中，具體操作方法是先把槍從軟管上拆下來(lái)，然后啟動(dòng)主機(jī)，讓軟管中的物料流入一個(gè)小容器之中直到裝滿為止。通過(guò)目視觀察，兩個(gè)小容器中的物料量此時(shí)應(yīng)該是一樣多的，并且流出時(shí)物料均勻、無(wú)氣泡、無(wú)波動(dòng)。噴涂系統(tǒng)中出現(xiàn)堵塞、連接不緊導(dǎo)致的泄漏問(wèn)題都能夠?qū)е铝髁坎煌土鲃?dòng)不穩(wěn)定。

5. 涂層厚的檢查：

噴涂聚脲防護(hù)層的平均厚度應(yīng)符合設(shè)計(jì)要求，最小厚度不應(yīng)小于設(shè)計(jì)厚度的90%。采用針測(cè)法或取樣量測(cè)方式檢驗(yàn)涂膜厚度。

九、安全保證措施:

1.嚴(yán)格執(zhí)行《建筑安裝技術(shù)規(guī)程》規(guī)定進(jìn)行施工。

2.實(shí)行安全生產(chǎn)責(zé)任制，明確各級(jí)人員的安全責(zé)任。堅(jiān)持開(kāi)展安

全例會(huì)。增強(qiáng)安全意識(shí)。把“安全生產(chǎn)，警鐘長(zhǎng)鳴”常記心中。

3.禁止施工現(xiàn)場(chǎng)亂拉電線，亂接水管。

4.施工時(shí)必須穿平底鞋，戴安全帽進(jìn)入現(xiàn)場(chǎng)，由專(zhuān)人檢查。

5.基坑內(nèi)作業(yè)，上下攀爬基坑易出現(xiàn)摔傷、高處墜落安全隱患；

6.施工現(xiàn)場(chǎng)作業(yè)必須正確佩戴合格、防護(hù)手套、防毒面具、防滑鞋、系掛帽帶；

7.登高作業(yè)時(shí)，搶手應(yīng)熟練運(yùn)用升降機(jī)的性能培訓(xùn)后方可上崗噴涂，不得使用簡(jiǎn)易臨時(shí)操作平臺(tái)。嚴(yán)禁酒后作業(yè)、疲勞作業(yè)施工中嬉戲打鬧。嚴(yán)禁無(wú)防護(hù)設(shè)施（安全帽、安全帶、防滑鞋、防護(hù)手套）進(jìn)行防水保溫作業(yè)，嚴(yán)禁不服從管理人員現(xiàn)場(chǎng)指揮及違規(guī)違章作業(yè)。

8.施工用電時(shí)嚴(yán)格執(zhí)行“三級(jí)配電二級(jí)保護(hù)”工地用電安全規(guī)范，隔離開(kāi)關(guān)和分路隔離開(kāi)關(guān)，自動(dòng)開(kāi)關(guān)和分路自動(dòng)開(kāi)關(guān)，熔斷器和分路熔斷器，電流表、電壓、電度表等應(yīng)配置齊全。動(dòng)力配電與照明配電也應(yīng)分別設(shè)置?？偱潆娤洹⒎峙潆娤?、開(kāi)關(guān)箱配置齊全，禁止亂拉。

廣東中基建筑節(jié)能材料有限公司

2023年12月22日
