本文提到的對(duì)聚脲涂料環(huán)保性的描述，僅限于采用雙組份聚脲噴涂機(jī)噴涂的聚脲涂料。

因?yàn)槭┕ふ扯忍螅脻L筒或刮刀施工的手工聚脲涂料大多是含有稀釋劑的，都不在本文描述之列。

100%固含量，意味著環(huán)保性最佳

常規(guī)涂料涂裝到基面上之后，配方里的稀釋劑，比如水性涂料里的水、油性涂料里的二甲苯等，會(huì)揮發(fā)出來(lái)，讓涂料的干膜厚度，比濕膜厚度要低。不含任何的揮發(fā)份，就不會(huì)有二甲苯這種污染大氣的成分，就是環(huán)保涂料。

100%固含量，就是不含任何可以揮發(fā)的成分，干膜厚度和濕膜厚度一樣。顧名思義，100%固含量，就是涂層固化后，100%的變成固體。聚脲涂料是100%固含量涂料，又稱無(wú)溶劑涂料，是比水性涂料還環(huán)保的涂料，是環(huán)保等級(jí)最好的涂料。這是聚脲涂料在全球各地受到追捧的原因之一。

采購(gòu)聚脲的時(shí)候，能否約定必須是100%固含量的？

可以的，而且進(jìn)場(chǎng)抽檢送檢也很簡(jiǎn)單，很多縣級(jí)質(zhì)監(jiān)站就能檢測(cè)。但這種聚脲一般必須是本色，不加有任何色漿的產(chǎn)品。進(jìn)場(chǎng)之后，噴涂之前加色漿，或者不加色漿，直接用。

100%固含量的噴涂聚脲防水涂料的厚度是怎么設(shè)計(jì)用料的？

噴涂聚脲防水涂料的比重，聚脲標(biāo)準(zhǔn)里面沒有規(guī)定，拿比重和水接近的配方來(lái)說(shuō)，1.0kg噴涂在1平方米上，出1mm厚度是大多數(shù)聚脲防水涂料的理論用料量，實(shí)際噴涂中，我們要考慮20%左右的損耗，也就是說(shuō)要1.2kg左右，用在1平方米上，出1mm厚度。這里說(shuō)的1mm是平均厚度，也許最低的地方只有0.7mm，最后的地方有1.3mm，都是可能的，對(duì)于這種機(jī)器一次噴出的厚度來(lái)說(shuō)，也是正常的。

市場(chǎng)上，比如中基建筑節(jié)能聚脲廠家，會(huì)有一些創(chuàng)新型聚脲配方，厚度則不可這么計(jì)算，比如直接外露型屋面聚脲配方里面，添加的有吸收紫外線成分，產(chǎn)品比重就會(huì)增加，耐紫外線能力同樣也會(huì)大大增加，相應(yīng)的，每平米出1mm厚度的用料量，也會(huì)增加。

不能一概而論，這是很簡(jiǎn)單的道理。

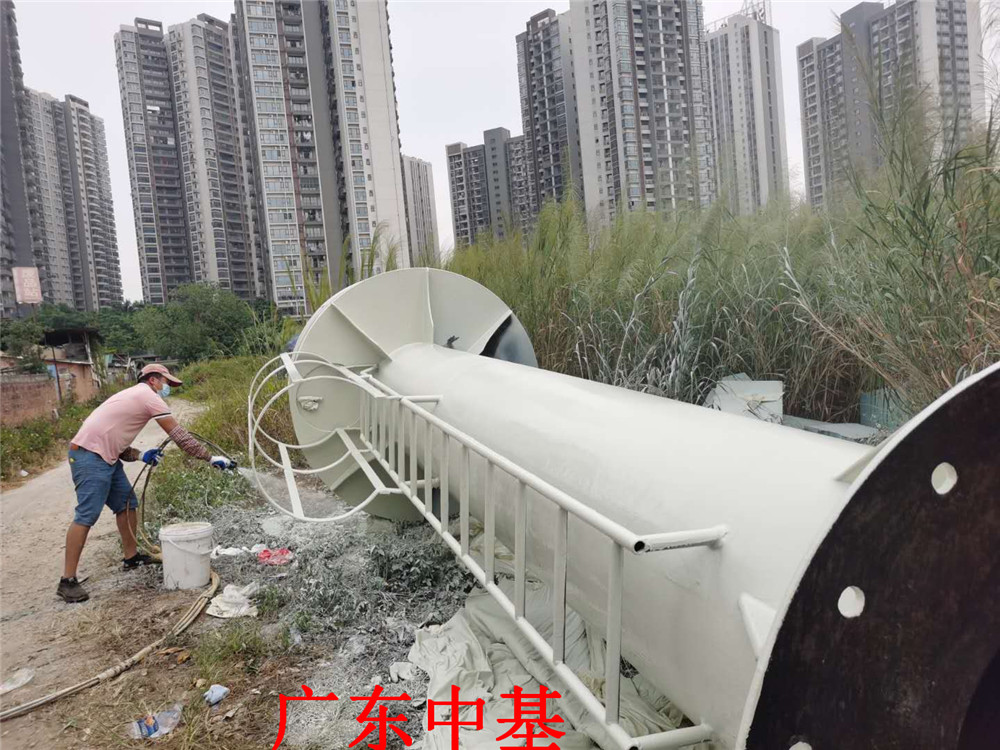

采用聚脲噴涂機(jī)噴涂的噴涂聚脲防水涂料，不可以添加稀釋劑，是因?yàn)閲娡繖C(jī)是加熱噴涂的，在60-70℃時(shí)，大多數(shù)有機(jī)溶劑，會(huì)有嚴(yán)重的腐蝕性，無(wú)論是對(duì)施工人員，還是對(duì)機(jī)器，都會(huì)帶來(lái)比較嚴(yán)重的影響。

水，會(huì)讓聚脲涂料嚴(yán)重發(fā)泡，變成聚氨酯泡沫，因此水是無(wú)法加到配方里面的。

從這個(gè)角度來(lái)說(shuō)，設(shè)計(jì)人員指定設(shè)計(jì)不調(diào)色的聚脲涂料，就能讓用戶買到真正100%固含量的產(chǎn)品，換言之真正環(huán)保的產(chǎn)品。指定設(shè)計(jì)不調(diào)色的聚脲，另外，還有一個(gè)作用是，可以有效地防止是從其他工地退下來(lái)的料，低價(jià)回收的過(guò)期料等等。比如設(shè)計(jì)的時(shí)候?qū)懗桑罕旧垭澹?00%固含量）
