聚脲是一種應用非常廣泛的化合物，已經成功地應用于儲罐表面防腐，停車場、水庫、隧道等混凝土結構的防水，并用作接縫填料或嵌縫料。噴涂聚脲彈性體涂料
　　用作防水涂料的材料，可以列出一長串名單。連續(xù)好幾個世紀，能選擇的都是瀝青基產品，到了20世紀，開發(fā)出了許多其他材料，包括環(huán)氧、乙烯基酯。噴涂聚脲防水涂料
　　聚脲是最新開發(fā)的涂料技術。這種于上世紀80年代后期為汽車工業(yè)開發(fā)的材料，如今已廣泛地應用于其他各個領域。由于該材料固化快、耐腐、耐磨，應用于工程防水，在過去10年有了飛躍的發(fā)展。噴涂聚脲防腐涂料
　　當初發(fā)明聚脲時，希望有一種對水分不那么敏感的聚氨酯材料。通過采用胺基團替代聚氨酯中的羧基基團，得到了如今我們稱之為聚脲的產品。這種產品對于水分的敏感程度要明顯低于其他聚氨酯基涂料。聚脲防腐施工
　　聚脲有兩種常見的類型，芳香族聚脲用得更多一些，該產品的物理性能變化范圍可以很寬，因而有各種各樣的用途。實際上，這種涂料唯一的不足就是UV穩(wěn)定性較差。另外一類是脂肪族聚脲，通過采用不同的化學方法使其具有較好的UV穩(wěn)定性，為此也要付出代價，此類聚脲的價格通常是芳香族聚脲的2倍。聚脲防水防腐 噴涂聚脲
優(yōu)點
　　聚脲涂料迅速得到普及的一個原因是其所展示出來的廣泛的優(yōu)異性能。Polyurea.com網站毫不掩飾地稱，就所能獲得的物理性能而言，世界上還沒有哪一種涂料可以與聚脲媲美。
　　通過調整配方，聚脲產品可以具有范圍極其廣泛的性能，從很高的延伸性到優(yōu)異的抗拉強度都能實現，但與材料的配方和正確的應用有關。聚脲防水材料
　　聚脲與各種不同的基層包括混凝土、金屬、木材等，即使不用底涂，也有極強的粘結性。它還能在溫度和濕度變化范圍很寬的環(huán)境中使用。聚脲防腐材料
　　也許固化極其迅速是聚脲最大的優(yōu)點。聚脲施工一遍就可以達到要求的厚度，速度比使用傳統的涂料快好幾倍，這樣業(yè)主就能重新使用設施，從而減少因停工造成的損失。
　　聚脲涂料一次施工的厚度可以從0.5 mm直至12.7 mm，固化時間從瞬間至約2 min，有利于迅速達到可使用狀態(tài)。雙組份聚脲 手工聚脲 單組份聚脲 聚脲噴涂施工
　　作為一種快速固化厚膜涂料，在需要無縫、耐久的膜防水時，聚脲是理想的選擇。另外一些性能，如要求防滑、帶表面紋理，也可以通過某種手段來實現。涂料還可以上色，甚至可以用于符合飲用水要求的場合。
　　正是由于如此寬廣的性能特點，聚脲的應用范圍十分廣泛，儲罐的內襯、二次保護層以及橋梁表面防護是該類材料最廣泛使用的場合。實際上，聚脲應用的可能性幾乎是無限的。
　　廢水處理廠的罐體在過濾、混合和脫水過程中常常受到旋渦、沖刷以及大量硫化氫氣體的影響，采用聚脲，可以提供所需的抗磨損、抗化學和沖擊作用，可以迅速使工廠恢復到運轉狀態(tài)，要比其他許多辦法快得多。
　　應用在橋梁和其他受到震動和位移的地方時，與那些厚度較薄、柔性較差的涂料如環(huán)氧相比，聚脲固有的柔性是其另一個優(yōu)點。聚脲防腐涂料 聚脲防腐工程
缺點
　　當然聚脲也有一些缺點。聚脲涂料施工所需的設備較貴，從15 000美元直至50 000美元甚至更高，裝備齊全的移動施工平臺可高達100 000美元。
　　聚脲材料的成本也比其他的涂料來得貴，初始費用高于環(huán)氧。但是由于聚脲涂料的使用壽命是其他產品的3～5倍，因而其使用壽命期內的成本效益比還是有優(yōu)勢的。
　　同任何其他防水材料一樣，施工不當也會導致應用失敗。但是聚脲涂料對施工的要求尤其高。聚脲的表面處理如噴砂或底涂十分關鍵。大多數失敗的聚脲涂料項目幾乎都與聚脲本身無關，而是由不適當或很差的表面處理引起的。
施工

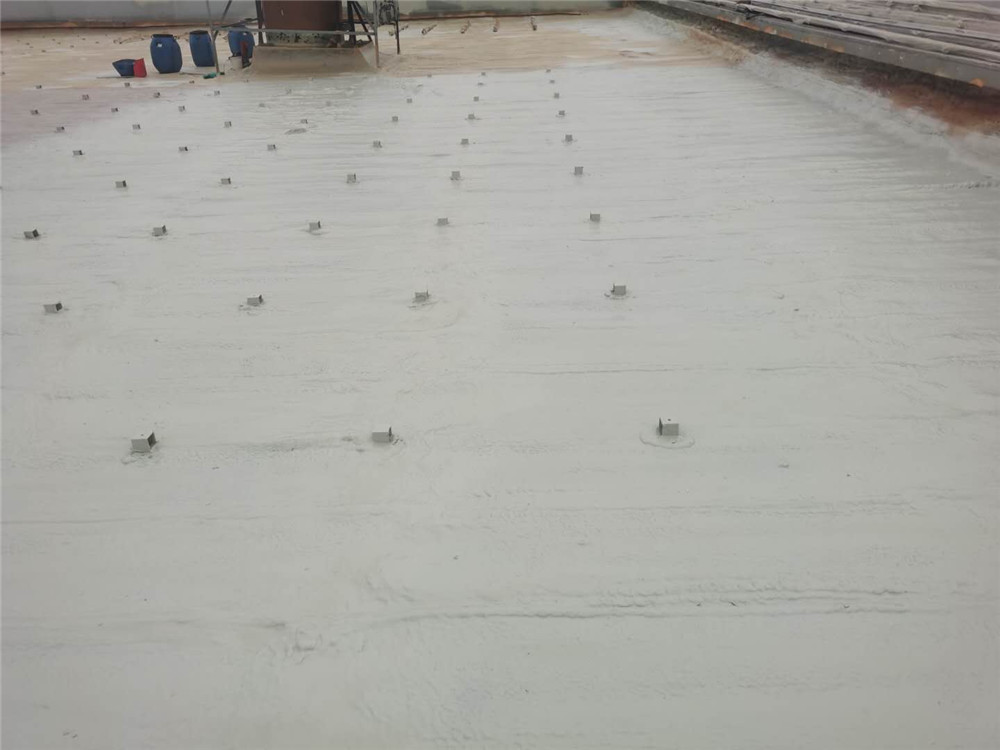

　　用作防水的大多數聚脲采用多組分噴涂設備施工。一般裝備的是雙組分系統，氨基樹脂混合物和異氰酸鹽材料分裝在50加侖桶內。工地上施工時，從50加侖桶分送到噴涂設備的罐體里，并加熱至適當的溫度（60～71 ℃），然后將異氰酸鹽和多元醇樹脂通過加熱的軟管送到噴槍。嚴格控制二者的比例，通常為1∶1。 聚脲防水涂料 聚脲防水 聚脲防腐
　　聚脲的固化時間以秒計，因而這些化學物質只有在離開噴槍前的瞬間才能混合，否則會在噴槍內固化變硬。
　　有些制造商出售移動式成套噴涂裝置，包括所有的工具和設備，裝在拖車或貨車車廂上。聚脲噴涂 聚脲涂料廠家
